M-75UHD - Корпусной сверхчувствительный малошумящий всенаправленный микрофон с цифровой обработкой, речевым фильтром и АРУ
M75UHD

Корпусной сверхчувствительный малошумящий
всенаправленный микрофон с цифровой обработкой,
речевым фильтром и АРУ

Рекомендованная розничная цена 7552 рубля

* Новинка 2021 года!

Описание микрофона STELBERRY M-75UltraHD

Микрофон STELBERRY M-75UltraHD применяется там, где важно высокое качество записи разговоров.
STELBERRY M-75UltraHD обладает крайне высокой чувствительностью и оснащён автоматической регулировкой усиления (АРУ), которая подстроит чувствительность микрофона под уровень звука в помещении.
Микрофон подключается к аудиовходу IP камеры или видеорегистратора.
STELBERRY M-75UltraHD гармонично смотрится в любом месте помещения, а идущий в комплекте крепёж, позволяет закрепить микрофон на любой поверхности.
Главным преимуществом микрофона STELBERRY M-75UltraHD является потрясающий звук!!!
Высокая чувствительность и беспрецедентное отношение сигнал шум (77 дБ), позволяют услышать даже шёпот в тихом помещении.

Особенности микрофона STELBERRY M-75UltraHD

  • Чёрный металлический корпус и удобное крепление к любой поверхности
  • Высокая чувствительность 23 дБ
  • Высокое соотношение сигнал/шум 77 дБ
  • Встроенный речевой фильтр
  • Высокая разборчивость речи при записи разговоров
  • Подключается к любым IP-камерам или видеорегистраторам на линейный аудиовход
  • Цифровая АРУ (Автоматическая Регулировка Усиления)
Пример работы АРУ при слабом входном сигнале

Встроенная цифровая АРУ (Автоматическая Регулировка Усиления) позволяет максимально усилить даже негромкий разговор в тихом помещении.
Это позволяет услышать речь собеседников даже, если они расположены на значительном удалении от микрофона.

Микрофон может услышать даже шёпот в тихом помещении.
Автоматическая регулировка усиления постоянно отслеживает уровень сигнала на выходе микрофона и, если разговор становится негромким, плавно увеличивает чувствительность, пока уровень сигнала не достигнет заданного уровня.

Пример работы АРУ при сильном входном сигнале

При громком уровне звука в помещении, цифровая АРУ микрофона STELBERRY M-75UltraHD автоматически уменьшит уровень чувствительности, исключая появление искажений звука.
STELBERRY M-75UltraHD наделён интеллектуальной системой цифровой АРУ, которая не будет резко реагировать на случайные хлопки или звуки.
Именно поэтому, случайный, кратковременный звук не повлияет на разборчивость разговора в помещении.

Способность микрофона быстро уменьшать чувствительность при громких звуках или разговорах позволяет избежать проблемы внезапного переусиления, которая характеризуется «хрустом» при прослушивании.
Именно поэтому, речь собеседников будет всегда разборчивой, даже при внезапном увеличении громкости разговора или внезапно начавшемся диалоге в тихом помещении.

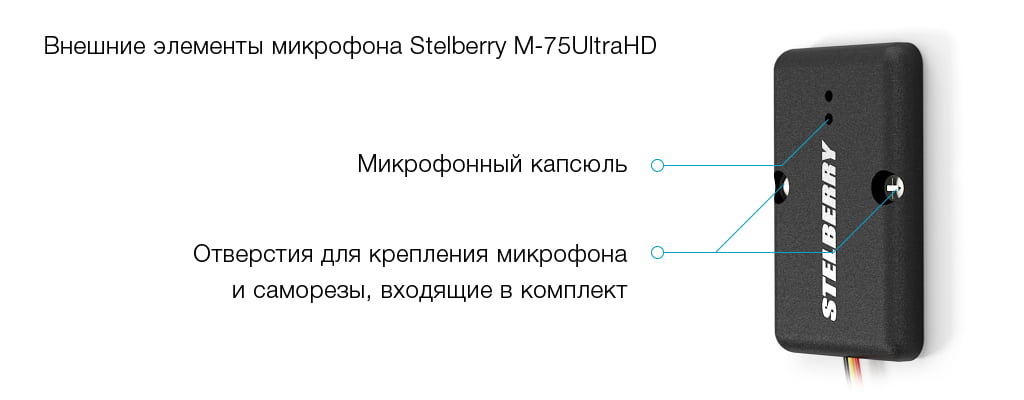

Внешние элементы микрофона

Для крепления активного микрофона STELBERRY M-75UltraHD на его корпусе предусмотрено два крепежных отверстия диаметром 3 мм на расстоянии 27 мм друг от друга.
В комплекте с активным микрофоном STELBERRY M-75UltraHD идут 2 самореза и 2 дюбеля для удобного крепления на любые поверхности.
Микрофон можно крепить не только к стене, но и к столу сотрудника, которого необходимо записывать.

Наиболее удачные места расположения микрофонов находятся на стенах примерно в 1,5 метрах от пола, вблизи места разговора.
Для подключения микрофона используйте комбинированные кабели КВК, КВТ, ШСМ, ШВЭВ и аналогичные.
К жиле, находящейся внутри экрана подключаем аудиовыход микрофона, а экран соединяем с общим проводом.
Оставшиеся жилы используем для питания.

сверхчувствительный микрофонный MEMS-капсюль

STELBERRY M-75UltraHD оснащён сверхчувствительным микрофонным MEMS-капсюлем с высоким соотношением сигнал/шум.
Высокая чувствительность капсюля гарантирует, что микрофон услышит даже очень тихий разговор в тихом помещении.
Высокое соотношение сигнал/шум гарантирует кристально чистый звук и высокую разборчивость разговоров.

MEMS-капсюль активного микрофона STELBERRY M-75UltraHD представляет из себя комбинацию высокочувствительной малошумящей электронной схемы микрофонного предусилителя и микроскопической механической мембранны микрофона, которая, в свою очередь, защищена от мельчайшей пыли с помощью такой же микроскопической решетки.

Микрофон STELBERRY M-75UltraHD можно размещать на любую поверхность, например стену или стол.

Микрофон STELBERRY M-75UltraHD можно размещать на любую поверхность, например стену или стол.
Одним из вариантов установки микрофона STELBERRY M-75UltraHD, является его установка рядом с коробом, что даёт два преимущества, во первых, все провода можно спрятать в коробе, во вторых, микрофон расположенный рядом с коробом будет малозаметным.

Для крепления на любую поверхность, в комплекте STELBERRY M-75UltraHD идут два самореза и два пластиковых дюбеля.
При необходимости, микрофон STELBERRY M-75UltraHD можно приклеить к поверхности, например при помощи толстого двустороннего вспененного скотча.
Несмотря на простоту, такое крепление, является достаточно надёжным.

Внутри микрофонного MEMS UltraHD капсюля располагаются сразу 4 высокочувствительных мембраны и прецизионный малошумящий предусилитель.

Внутри микрофонного MEMS UltraHD капсюля располагаются сразу 4 высокочувствительных мембраны и прецизионный малошумящий предусилитель.
После предусиления сигналов с каждой мембраны они суммируются.

Благодаря такому решению получается чистый звук с высоким соотношением сигнал/шум.
Кроме того, UltraHD капсюль способен воспринимать широкий спектр частот с линейной АЧХ, что позволяет нам услышать, а затем записать разговоры с высокой повторяемостью.

Регулировки микрофона STELBERRY M-75UltraHD

Для регулировки чувствительности микрофона применяется подстроечный резистор.
При включенной АРУ, резистор задаёт предел, до которого мы позволяем усиливать чувствительность микрофона.
При вращении подстроечного резистора против часовой стрелки, чувствительность микрофона уменьшается.
При вращении подстроечного резистора по часовой стрелке, чувствительность микрофона увеличивается.
Переключатель находящийся ближе к центру микрофона отвечает за отключение/включение АРУ (автоматической регулировки усиления).
В положении «ON» АРУ отключено.

Переключатель находящийся ближе к краю микрофона отвечает за включение/отключение низкоомного выхода.
В положении «ON» низкоомный выход включён.
Отключение АРУ востребовано в шумных помещениях, когда фоновый шум начинает воспринимается микрофоном как основной, ухудшая при этом слышимость и разборчивость речи.
Режим низкоомного выхода используется для подключения микрофона к некоторым типам IP-камер, у которых аудиовход комбинированный.
При низком сопротивлении на входе - аудиовход камеры переключается в режим линейного входа.

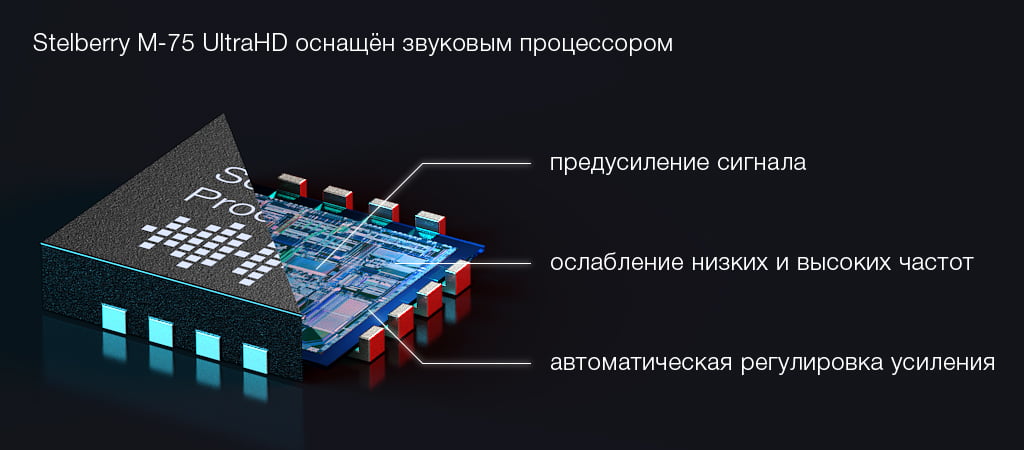

Микрофон STELBERRY M-75UltraHD оснащён звуковым процессором нового поколения.

Микрофон STELBERRY M-75UltraHD оснащён звуковым процессором нового поколения.
Процессор предусиливает сигнал с микрофонного капсюля при помощи сверхмалошумящего предусилителя.
Затем ослабляются низкие и высокие частоты по логарифмической шкале, и сигнал становится приспособленным к частотным характеристикам человеческого уха.

Фильтрация позволяет избавится от частот, которые человек слабо воспринимает и, что особенно важно, эти частоты не будут влиять на работу автоматической регулировки усиления.
На входном и выходном этапах фильтрации, если включена автоматическая регулировка усиления, звуковым процессором производится нормализация аудиосигнала до заданного уровня, и затем, в финале, производится его усиление до заданного значения.

подача питания на микрофон с использованием универсального проходного PoE-сплиттера MX-225

Если вы подключаете микрофон STELBERRY M-75UltraHD к IP-камере, которая питается по PoE с напряжением до +57 Вольт, то в этом случае можно отказаться от использования сетевых источников питания.

Оптимальным вариантом подачи питания на микрофон будет использование универсального проходного PoE-сплиттера MX-225. Проходной сплиттер выполняет преобразование PoE-питания в +12 Вольт.

Каталог

СКАЧАТЬ КАТАЛОГ STELBERRY M-75UltraHD

Инструкция

СКАЧАТЬ ИНСТРУКЦИЮ STELBERRY M-75UltraHD

Сертификат Ростест

СКАЧАТЬ СЕРТИФИКАТ Ростест STELBERRY M-75UltraHD

Декларация TC

СКАЧАТЬ Декларация TC STELBERRY M-75UltraHD

Технические характеристики
малошумящего активного
микрофона STELBERRY M-75UltraHD


Полоса пропускания (после цифровой обработки) 270...4000 Гц
Акустическая дальность до 35 метров
Диапазон регулировки усиления 350 раз
Отношение сигнал/шум 77 дБ
Ветровая защита есть
Длина линии до 300 метров
Количество цифровых АРУ 2
"Угол атаки" входного АРУ 0,7 мсек
"Угол атаки" выходного АРУ 0,7 мсек
Цифровая фильтрация НЧ 2 фильтра 1-го порядка
Цифровая фильтрация ВЧ 3 фильтра 2-го порядка
Дискретизация 24 бит
Частота оцифровки 48000 Гц
Материал корпуса алюминий
Питание 7,5...16 Вольт
Потребление 20 мА
Габариты 55х34х6,5 мм
Вес 26 грамм
Диапазон рабочих температур 0...+40° С
