M-70 - Чувствительный микрофон для видеонаблюдения и IP камер с речевым фильтром и АРУ
M70

Чувствительный микрофон для видеонаблюдения
и IP камер с речевым фильтром и АРУ

Рекомендованная розничная цена 4678 Рублей

* Хит продаж!

  • Высокое отношение сигнал/шум 63 дБ (1400 раз)
  • Реалистичный звук (эффект присутствия), благодаря применению MEMS технологии
  • Диапазон воспроизводимых частот после цифровой обработки 270...4000 Гц
  • Сверхвысокая чувствительность
  • Удобное отключение автоматической регулировки усиления
  • Металлический корпус, защищающий мини микрофон от электромагнитных помех
  • Удобное крепление миниатюрного активного микрофона на любые поверхности при помощи 2-х стороннего скотча идущего в комплекте

Миниатюрный активный микрофон STELBERRY M-70 является идеальным решением для записи речи, обеспечивая потрясающее качество звука, благодаря применению цифровой обработки звука.
Удобный корпус позволяет эффективно использовать STELBERRY M-70 в качестве внешнего микрофона в системах видеонаблюдения и аудиорегистрации.
Внешние переключатели позволяют отключать автоматическую регулировку усиления и включать низкоомный выход, обеспечивая широкий набор возможностей при применении микрофона для записи голоса в любых типах помещений.
Удобная регулировка чувствительности мини микрофона STELBERRY M-70 позволяет плавно отрегулировать усиление до необходимого уровня. Высокая чувствительность и реалистичный звук обеспечивается благодаря применению mems капсюля.

Таблица сравнения моделей всенаправленных микрофонов серии STELBERRY M

Характеристики и параметры всенаправленных микрофонов M-10 - Активный микрофон для видеонаблюдения M-20 - Активный микрофон с регулировкой чувствительности M-30 - чувствительный микрофон с АРУ M-40 - Высокочувствительный микрофон с АРУ и регулировкой чувствительности M-50 - Высокочувствительный цифровой микрофон с АРУ и регулировкой чувствительности M-60 - Сверхчувствительный широкополосный MEMS микрофон с отключаемой АРУ и регулировкой усиления M-65 - Всенаправленный корпусной активный микрофон для систем видеонаблюдения и записи разговоров с широким частотным диапазоном STELBERRY M-70 - Чувствительный цифровой мини микрофон для записи голоса с отключаемой АРУ и регулировкой усиления M-75 - Активный цифровой всенаправленный микрофон речевого диапазона с быстродействующей АРУ M-80 - Цифровой всенаправленный микрофон для системы видеонаблюдения и записи разговоров с регулировками параметров аудиосигнала M-90 - Цифровой активный микрофон для видеонаблюдения и аудиозаписи с АРУ и регулировками параметров аудиосигнала
Фиксированное значение чувствительности
Настраиваемая чувствительность
Способ настройки чувствительности Резистор Резистор Резистор Резистор Резистор Резистор Резистор Джойстик Джойстик
АРУ — автоматическая регулировка усиления
Возможность изменения скорости АРУ
Возможность отключения АРУ
Включаемый низкоомный выход для аудиовходов ряда IP-камер
Максимальная полоса пропускания (Гц) 100...6100 100...7200 100...8300 100...9200 270...4000 80...16000 80...16000 270...4000 270...4000 80...16000 80...16000
Возможность регулировки полосы пропускания
Возможность вырезания частоты, выбранной из набора частот
Отношение сигнал/шум (дБ) 48 48 48 48 48 63 63 63 63 67 67
Акустическая дальность (метры) 8 10 10 12 20 20 20 20 20 25 25
Обработка звука аналоговая аналоговая цифровая аналоговая аналоговая цифровая цифровая цифровая цифровая
Блокировка настроек
Уровень выходного сигнала (В) 1 1 1 1 1 1 1 1 1 1 1
Максимальная длина линии (метры) 300 300 300 300 300 300 300 300 300 300 300
Номинальное напряжение питания (В) 12 12 12 12 12 12 12 12 12 12 12
Потребляемый ток (мА) 3 3 8 8 16 8 8 16 16 25 25
Разъёмное соединение кабеля с микрофоном
Антивандальный корпус
MEMS МИКРОФОНЫ - ИДЕАЛЬНЫЙ МИКРОФОН ДЛЯ ЗАПИСИ РЕЧИ

Идеальный микрофон для записи речи

Миниатюрные mems капсюли стали революционным решением для качественной записи звука. Из всех видов электроакустических преобразователей, используемых в современной аудиотехнике, микрофон имеет самую длинную историю.
Само название "microphone" было предложено в 1827 году английским ученым Чарльзом Уитстоуном (Charles Wheatstone) и происходит от греческих слов "micro" (малый) и "phone" (звук).
Применение новых технологий позволило создать сверхминиатюрные MEMS-микрофоны (MEMS — микроэлектромеханические системы). Они называются также "микрофонные чипы" или "кремниевые микрофоны". В них используется конденсаторный или пьезоэлектрический тип преобразования (ведутся работы по применению оптических и других способов преобразования). Технология их изготовления была представлена в 1994 году на конгрессе AES Герхардом Сесслером (Технический университет г. Дармштадт, Германия).
Применяя в последних разработках mems капсюль, нам удалось создать потрясающий цифровой мини микрофон для записи речи STELBERRY M-70.

Для упрощения питания миниатюрных активных микрофонов, был специально разработан универсальный проходной PoE-сплиттер STELBERRY MX-225, который устанавливается в разрез кабеля, соединяющего сетевой коммутатор с IP-камерой. STELBERRY MX-225 существенно упрощает установку внешнего микрофона для системы видеонаблюдения и сокращает время монтажа.

Миниатюрные размеры STELBERRY MX-225, позволяют устанавливать его внутри короба, в котором проложен кабель. Также, PoE-сплиттер можно приклеить на любую поверхность, при помощи 2-стороннего скотча, который уже наклеен на заднюю часть STELBERRY MX-225. PoE-сплиттер STELBERRY MX-225 снабжён выходным фильтром питания и автоматической защитой от короткого замыкания.

ЛИЦЕВАЯ ЧАСТЬ АКТИВНОГО МИНИАТЮРНОГО МИКРОФОНА

Лицевая часть миниатюрного
активного микрофона STELBERRY M-70

Внешняя часть мини микрофона STELBERRY M-70 покрыта специализированной ультратонкой пленкой. На лицевой части миниатюрного активного микрофона STELBERRY M-70 расположено входное отверстие для звука, обозначенное соответствующим значком.
Для получения идеального результата, микрофон должен быть направлен лицевой стороной в зону, в которой необходимо регистрировать запись речи.
Плоская поверхность позволяет с легкостью крепить внешний микрофон STELBERRY M-70 к любым поверхностям, например к монтажным коробам или корпусу камеры видеонаблюдения, при помощи двухстороннего скотча, идущего в комплекте.

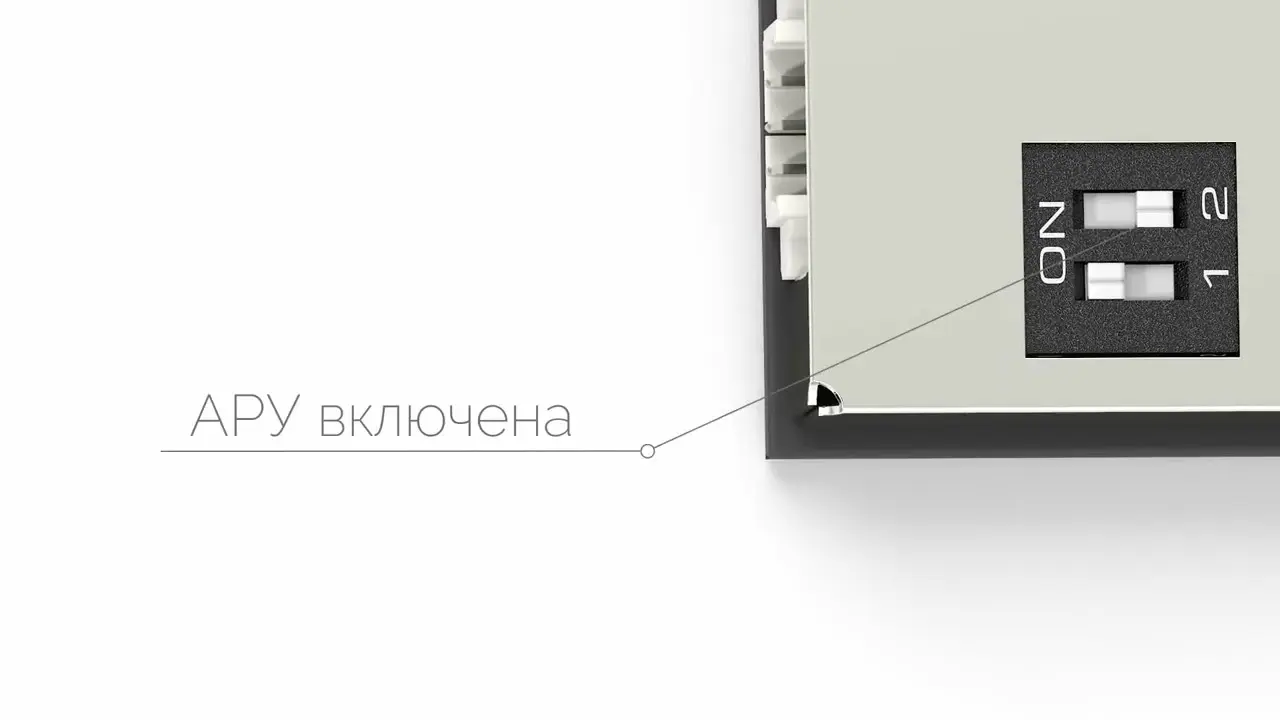

УДОБНЫЙ НАБОР РЕГУЛИРОВОК ЦИФРОВОГО ВНЕШНЕГО МИКРОФОНА STELBERRY M-70

Удобный набор регулировок цифрового
внешнего микрофона

Внешний микрофон STELBERRY M-70 снабжен обширным набором регулировок, позволяющих получить потрясающее качество звука в любых условиях применения.
Отключение АРУ, в ряде случаев, обеспечивает более разборчивую речь в шумных помещениях в случае применения микрофона для записи речи, исключая влияние на автоматическую регулировку усиления посторонних шумов.
Включение низкоомного выхода позволяет сбалансировать выходные параметры мини микрофона при подключении к IP-камерам целого ряда торговых марок, обеспечивая идеальное качество звука.
Удобная регулировка чувствительности позволяет плавно подстроить усиление, в зависимости от типа помещения, в котором применяется микрофон для записи голоса.
Металлический корпус со специальным покрытием надежно защищает электронную схему от воздействия нежелательных электромагнитных помех, которые могут повлиять на качество звука.

УСТРОЙСТВО МИКРОФОНА ДЛЯ ЗАПИСИ ГОЛОСА STELBERRY M-70

Устройство микрофона для записи голоса
STELBERRY M-70

Ювелирно сбалансированная схема цифрового мини микрофона STELBERRY M-70 представляет из себя миниатюрный компьютер, способный в реальном времени обрабатывать аудиосигнал. Капсюль mems микрофона способен улавливать малейшие нюансы звуковой картины окружающей среды.
Мощный звуковой процессор в реальном времени выполняет обработку звука, позволяя получить речевой диапазон выходного сигнала.
Система из сдвоенной сверхбыстродействующей цифровой автоматической регулировки усиления реагирует на изменения сигнала за 0,0007 секунды, гарантируя исключительно высокую разборчивость речи при резких изменениях уровня звука в помещении.
Управляющий процессор обеспечивает управление функциями миниатюрного активного микрофона.
Регулятор чувствительности позволяет настроить усиление мини микрофона в большом диапазоне.
Удобный переключатель режимов позволяет отключать автоматическую регулировку включать низкоомный выход, предоставляя широкие возможности для настройки микрофона для записи голоса.

БЫСТРОДЕЙСТВУЮЩИЙ ЗВУКОВОЙ ПРОЦЕССОР МИКРОФОНА STELBERRY M-70

Встроенный звуковой процессор предусиливает сигнал с микрофонного капсюля.
После предусилителя сигнал поступает на аналогово-цифровой блок и входное АРУ, который оцифровывает его и, постоянно измеряя уровень цифрового потока плавно регулирует уровень усиления, поддерживая уровень сигнала на постоянном уровне.

Для качественной записи разговоров необходимо ослабить низкие и высокие частоты, находящиеся вне речевого диапазона, поэтому процессор их ослабляет.
Затем сигнал нормализуется до определённого уровня выходной автоматической регулировкой уровня.
На выходе процессор преобразовывает цифровой сигнал в аналоговый.

Оптимальный микрофон
для записи речи

Полоса пропускания цифрового микрофона STELBERRY M-70 настроена на частотный диапазон человеческой речи и лежит в пределах 270...4000 Гц.
Благодаря ,быстродействующей цифровой обработке достигается превосходная разборчивость речи, вне зависимости от посторонних источников шума в помещении.
Обработка сигнала осуществляется шестью цифровыми быстродействующими фильтрами, что гарантирует высокую крутизну амплитудно-частотной характеристики в области низких и высоких частот.

Высокоскоростная автоматическая
регулировка усиления

Внешний микрофон STELBERRY M-70 снабжен двумя цифровыми быстродействующими Автоматическими Регулировками Усиления (АРУ). Входная АРУ регулирует усиление на входе микрофона, сразу после оцифровки сигнала с mems капсюля, причем скорость реакции на изменение уровня звука составляет менее 1/1000 секунды. Это позволяет среагировать на любые, даже самые незначительные изменения звуковой обстановки окружающей среды.
Выходная АРУ обрабатывает сигнал на выходе микрофона, надежно поддерживая стабильный уровень выходного сигнала, гарантируя совместимость внешнего микрофона STELBERRY M-70 с любым оборудованием для записи речи. Скорость реагирования выходной системы АРУ составляет также менее 1/1000 секунды.

Пример работы АРУ при слабом и сильном входном сигнале

При громком разговоре в помещении, цифровая АРУ микрофона STELBERRY M-70 автоматически уменьшит уровень чувствительности, исключая появление искажений звука.
STELBERRY M-70HD наделён интеллектуальной системой цифровой АРУ, которая не будет резко реагировать на случайные хлопки или звуки.

Процессор микрофона постоянно оценивает уровень громкости звуков в помещении и нормализует уровень сигнала до заданного уровня.
Благодаря этому, на записи будут отсутствовать «хрусты», которые характерны для микрофонов без автоматической регулировки усиления.

НЕВЕРОЯТНО ТОНКИЙ КОРПУС ВНЕШНЕГО МИКРОФОНА STELBERRY M-70

Невероятно тонкий корпус
внешнего микрофона

Толщина внешнего микрофона STELBERRY M-70 составляет всего 5 мм. Небольшие габариты STELBERRY M-70 легко впишутся в любой интерьер, а превосходное качество звука позволяет применять микрофон для записи речи в любых условиях.
STELBERRY M-70 - пример того, как в невероятно тонком корпусе удалось реализовать целый набор потрясающих цифровых и аналоговых технологий обработки звука, позволяющих раскрыть весь потенциал mems микрофона.

Удобный монтаж миниатюрного активного
микрофона STELBERRY M-70

Для удобного монтажа миниатюрного активного микрофона мы предусмотрели 2-х сторонний скотч, идущий в комплекте, позволяющий быстро установить микрофон в любом помещении, что особенно удобно при его подключении к уже установленной системе IP видеонаблюдения.
Для офисных и производственных помещений очень удобным является крепление микрофона к поверхности монтажных коробов, что экономит значительное количество времени.

УДОБНОЕ ПОДКЛЮЧЕНИЕ МИКРОФОНА STELBERRY M-70

Простое подключение микрофона
STELBERRY M-70

Миниатюрный разъем позволяет осуществить простое и удобное подключение микрофона для записи речи STELBERRY M-70 к заранее проложенным кабелям. Совместимость разъема с миниатюрным микрофоном STELBERRY M-60, позволяет с легкостью применять в одной системе видеонаблюдения или аудиорегистрации оба типа микрофонов путем простого разъемного соединения без необходимости дополнительной разделки кабеля.
Наличие схемы стабилизации во внешнем микрофоне STELBERRY M-70, позволяет подключать несколько микрофонов к одному источнику питания, не опасаясь взаимных наводок.

СХЕМА ПОДКЛЮЧЕНИЯ МИКРОФОНА STELBERRY M-70 К IP КАМЕРЕ

Схема подключения микрофона
STELBERRY M-70 к IP-камере

Для подключения микрофона к IP-камере, необходимо подсоединить аудиовыход и общий провод микрофона к линейному аудиовходу камеры.
В зависимости от типа IP-камеры в качестве аудиовхода может служить разъем типа audiojack или коммутационная колодка.
Во многих камерах может присутствовать выход питания +12 Вольт. В этом случае отдельный источник питания не требуется, а питание микрофона можно осуществлять с этого выхода.
Плоская поверхность миниатюрного микрофона позволяет осуществить его монтаж прямо к корпусу камеры при помощи двухстороннего скотча, идущего в комплекте.

СХЕМА ПОДКЛЮЧЕНИЯ МИКРОФОНА STELBERRY M-70 К ВИДЕОРЕГИСТРАТОРУ

Схема подключения микрофона
STELBERRY M-70 к видеорегистратору

Простая схема подключения микрофона STELBERRY M-70 к аудио или видеорегистратору позволяет за короткое время смонтировать полномасштабную схему записи речи.
Внутренняя схема стабилизации напряжения миниатюрного активного микрофона STELBERRY M-70 позволяет запитывать от одного источника питания сразу несколько микрофонов. При этом внешние помехи, возникающие на линии питания никак не скажутся на качестве звука.
Наличие разъема в модели M-70 позволяет заранее сделать проводку в помещении, а затем, в течении короткого отрезка времени произвести его монтаж на любую поверхность.

Каталог

СКАЧАТЬ КАТАЛОГ STELBERRY M-70

Инструкция

СКАЧАТЬ ИНСТРУКЦИЮ STELBERRY M-70

Сертификат Ростест

СКАЧАТЬ СЕРТИФИКАТ Ростест STELBERRY M-70

Декларация TC

СКАЧАТЬ Декларация TC STELBERRY M-70

Технические характеристики
миниатюрного активного
микрофона STELBERRY M-70

Полоса пропускания (после цифровой обработки) 270...4000 Гц
Акустическая дальность до 20 метров
Диапазон регулировки усиления 350 раз
Отношение сигнал/шум 63 дБ
Ветровая защита есть
Длина линии до 300 метров
Количество цифровых АРУ 2
"Угол атаки" входного АРУ 0,7 мсек
"Угол атаки" выходного АРУ 0,7 мсек
Цифровая фильтрация НЧ 2 фильтра 1-го порядка
Цифровая фильтрация ВЧ 3 фильтра 2-го порядка
Дискретизация 16 бит
Частота оцифровки 44100 Гц
Материал корпуса nickel-silver
Питание 7,5...16 Вольт
Потребление 16 мА
Габариты 40х19х5 мм
Вес 10 грамм
Диапазон рабочих температур 0...+40° С

Частотная характеристика
STELBERRY M-70

ЧАСТОТНАЯ ХАРАКТЕРИСТИКА STELBERRY M-70
