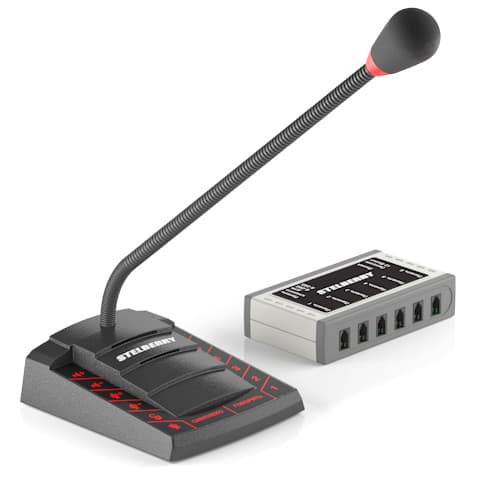

S760 - Пульт селекторной связи на 6 абонентов
S760

Пульт селекторной связи на 6 абонентов
с удалённостью абонентов до 1000 метров
и индивидуальными настройками каждого канала

Рекомендованная розничная цена 36730 Рублей


Удобная диспетчерская связь на 6 абонентов


Пульт селекторной связи STELBERRY S-760 предназначен для организации переговорной связи с шестью абонентами.
В качестве ответного устройства применяется абонентская панель STELBERRY S-130. Максимальная удаленность панелей абонентов, может составлять 1000 метров (при использовании кабеля КСПВГ 4х0,35).

Диспетчерская связь на базе STELBERRY S-760 отличается высокой разборчивостью речи собеседников. Пульт селекторной связи STELBERRY S-760, может управлять встроенным реле любой абонентской панели, позволяя управлять исполнительными устройствами, например открывать замок. Для любого типа переговорных систем, важно ощущение комфорта диспетчера при общении с любыми абонентами в любом порядке. Это ощущение комфорта достигается одинаковым уровнем звука для всех каналов.

Именно поэтому, пульт селекторной связи STELBERRY S-760, позволяет отрегулировать комфортный уровень громкости и чувствительности для каждого канала в отдельности. Настройки громкости и чувствительности для каждого канала диспетчерской связи имеют 16 уровней и сохраняются автоматически. При регулировке, каждое нажатие на сенсорную клавишу, сопровождается коротким сигналом, тональность которого изменяется, при достижении минимального и максимального значений.

Возможность индивидуальной настройки громкости для каждого канала, крайне важна для промышленной связи. Так как панели абонента могут быть установлены в разных по шумности помещениях, например, в расчетном отделе и в обрабатывающем цеху, в пункте выдачи заказов и на складе. Для сложных в акустическом плане помещений, оборудование селекторной связи STELBERRY S-760, может работать как в дуплексном, так и в симплексном режимах, обеспечивая уверенную переговорную связь в любых условиях.

Преимущества 6-канального пульта селекторной связи
STELBERRY S-760

  • Индивидуальные настройки чувствительности и громкости для каждого канала - огромное преимущество для диспетчерской связи
  • Удобное и надежное сенсорное управление
  • Большой радиус переговорной связи - удаленность абонентских панелей до 1000 метров (при использовании кабеля КСПВГ 4х0,35)
  • Пульт селекторной связи STELBERRY S-760 снабжен удобным сенсорным меню, позволяющим оперативно включить нужный канал
  • Возможность управления встроенным реле панели абонента
  • Встроенная функция громкого оповещения
  • Ветровая защита микрофона пульта диспетчерской связи
  • Автоматическая подсветка микрофона пульта
  • Дополнительный режим «симплекс», гарантирующий уверенную переговорную связь в условиях высокого уровня окружающего шума

Таблица сравнения моделей многоканальных переговорных устройств серии STELBERRY S-600 и S-700

Функции и опции многоканальных дуплексных переговорных устройств «клиент-кассир» 600 серии и многоканальных дуплексных переговорных устройств диспетчерской связи 700 серии S640 - 4-КАНАЛЬНОЕ ПЕРЕГОВОРНОЕ УСТРОЙСТВО ДЛЯ АЗС КЛАССА «КЛИЕНТ-КАССИР» С ФУНКЦИЯМИ ДИСПЕТЧЕРСКОЙ СВЯЗИ, ГРОМКОГО ОПОВЕЩЕНИЯ И РЕЖИМОМ «СИМПЛЕКС» S645 - комплект многоканального переговорного устройства клиент-кассир с системой речевого оповещения для АЗС S660 - 6-КАНАЛЬНОЕ ПЕРЕГОВОРНОЕ УСТРОЙСТВО ДЛЯ АЗС КЛАССА «КЛИЕНТ-КАССИР» С ФУНКЦИЯМИ ДИСПЕТЧЕРСКОЙ СВЯЗИ, ГРОМКОГО ОПОВЕЩЕНИЯ И РЕЖИМОМ «СИМПЛЕКС» S665 - комплект многоканального переговорного устройства клиент-кассир с системой громкого оповещения для АЗС S740 - переговорное устройство селекторной связи на 4 абонента для промышленной связи на предприятии S760 - Пульт селекторной связи на 6 абонентов
Канал «клиент-кассир»
Количество коммутируемых каналов 4 4 6 6 4 6
Дополнительный симплексный режим
Отключение микрофона пульта отдельной кнопкой
Вызов кассира/оператора с панели клиента сигналом «Дин-дон»
Вызов кассира/оператора с панели абонента сигналом «Дин-дон» в активном состоянии пульта
Вызов кассира/оператора с панели абонента сигналом «Дин-дон» в выключенном состоянии пульта
Кнопка открытия двери на пульте оператора
Встроенный усилитель громкого оповещения
Рупорный громкоговоритель с кабелем 15 метров
Блок питания пульта (напряжение, ток) +12В,350мА +12В, 1А +12В,350мА +12В, 1А +12В,350мА +12В,350мА
Блок питания коммутатора (напряжение, ток) +12В,350мА +12В,350мА +12В,350мА +12В,350мА +12В,350мА +12В,350мА
Панель клиента S-120 с мембранной кнопкой вызова
Панель абонента S-120 с мембранной кнопкой вызова приобретается отдельно в нужном количестве приобретается отдельно в нужном количестве приобретается отдельно в нужном количестве приобретается отдельно в нужном количестве
Панель абонента S-130 с мембранной кнопкой вызова и исполнительным реле приобретается отдельно в нужном количестве приобретается отдельно в нужном количестве
Угловое крепление панели клиента
Набор крепежа панели клиента
Защитный козырёк панели клиента S-005 покупается отдельно покупается отдельно покупается отдельно покупается отдельно покупается отдельно покупается отдельно

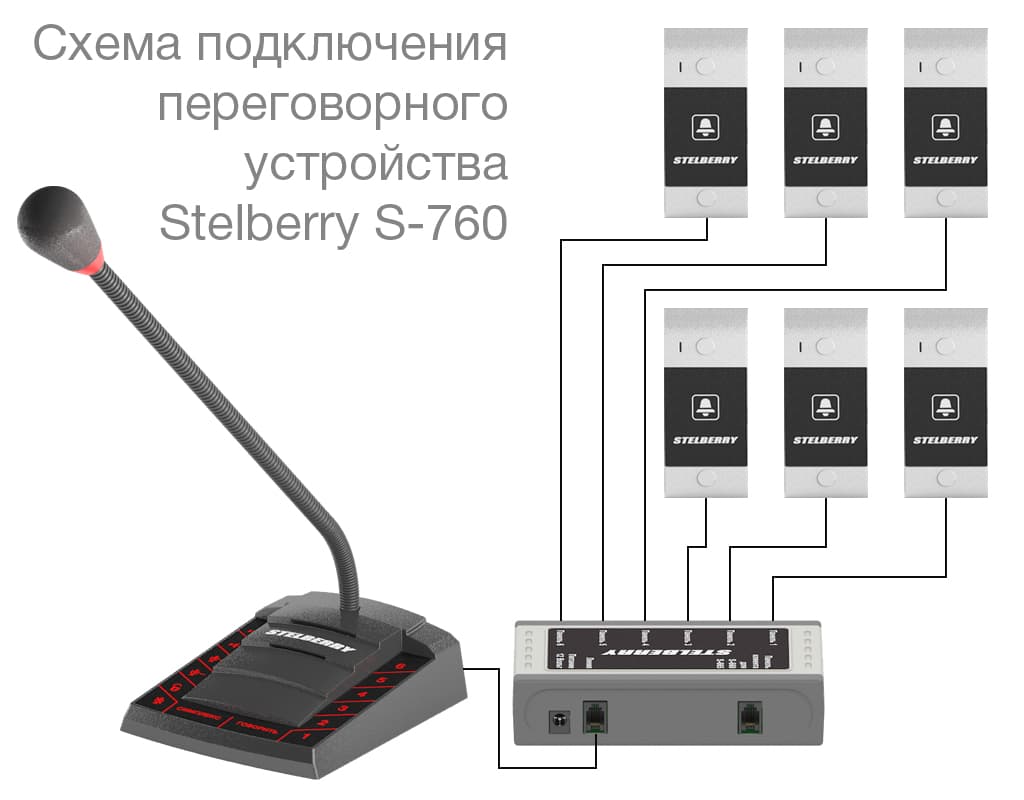

Схема подключения оборудования диспетчерской связи STELBERRY S-760

Пример схемы подключения оборудования диспетчерской связи STELBERRY S-760

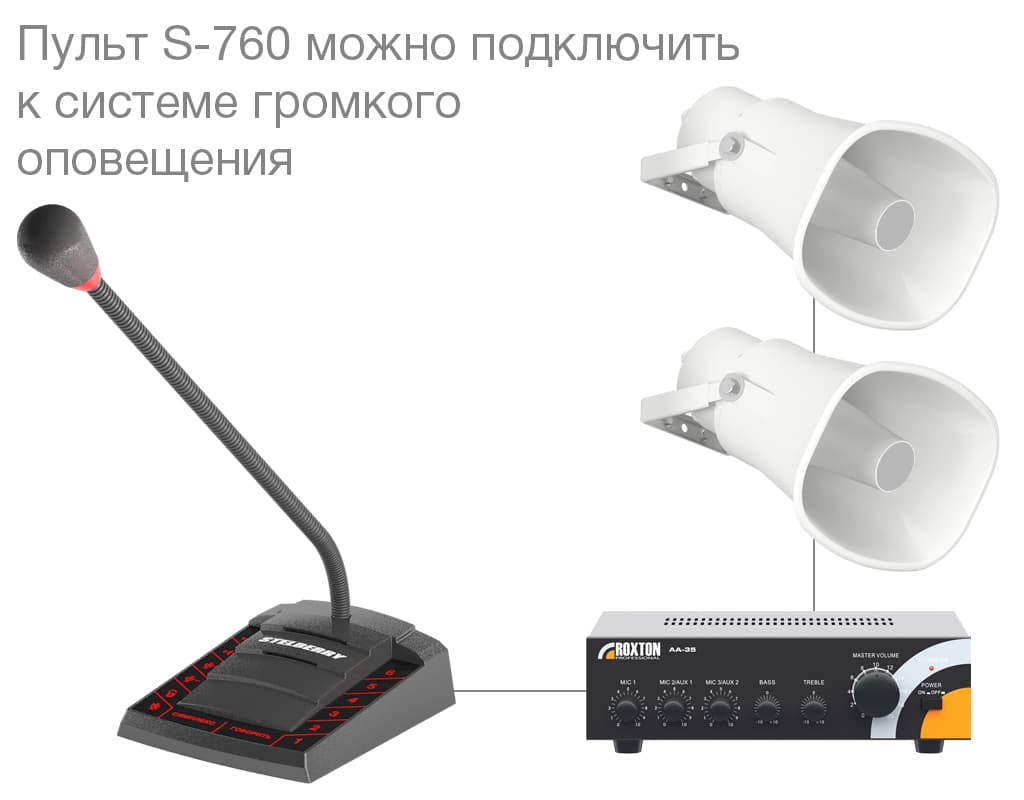

STELBERRY S-760. Пример диспетчерской связи с системой громкого оповещения
с уличной системой громкого оповещения

Пример системы диспетчерской связи с системой громкого оповещения STELBERRY S-760

Большое преимущество диспетчерской связи STELBERRY S-760

Максимальное расстояние между пультом селекторной связи и панелью абонента может достигать 1000 метров (при использовании кабеля КСПВГ 4х0,35).
Такая дальность между собеседниками, является существенным преимуществом оборудования диспетчерской связи STELBERRY. Возможность располагать панели абонентов на значительном расстоянии от пульта, позволяет организовать на базе STELBERRY S-760, эффективную систему промышленной связи на предприятиях различного масштаба.
Также, оборудование селекторной связи STELBERRY, может успешно использоваться в любой компании, для оперативного общения с удаленными складами.

Максимальное расстояние до абонентских панелей STELBERRY S-130

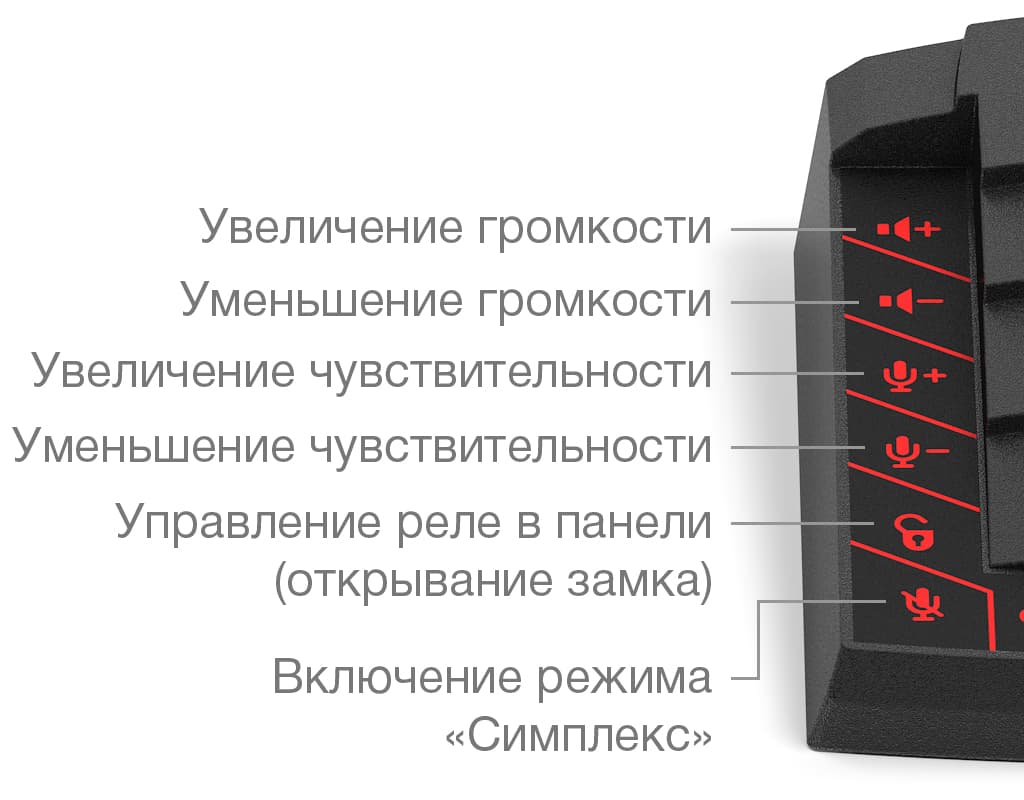

Кнопки управления пульта селекторной связи на 6 абонентов STELBERRY S-760

Кнопки управления пульта селекторной связи на 6 абонентов STELBERRY S-760

Удобная регулировка громкости

Комфортная переговорная связь, предполагает одинаковый уровень звука, на всех каналах. Именно поэтому, пульт селекторной связи STELBERRY S-760, позволяет отрегулировать комфортный уровень громкости для каждого канала.
Настройки громкости для каждого канала диспетчерской связи имеют 16 уровней и сохраняются автоматически. При регулировке, каждое нажатие на сенсорную клавишу, сопровождается коротким сигналом, тональность которого изменяется, при достижении минимального и максимального значений. Возможность индивидуальной настройки громкости для каждого канала, крайне важна для промышленной связи.

Кнопки РЕГУЛИРОВКИ ГРОМКОСТИ пульта диспетчерской связи

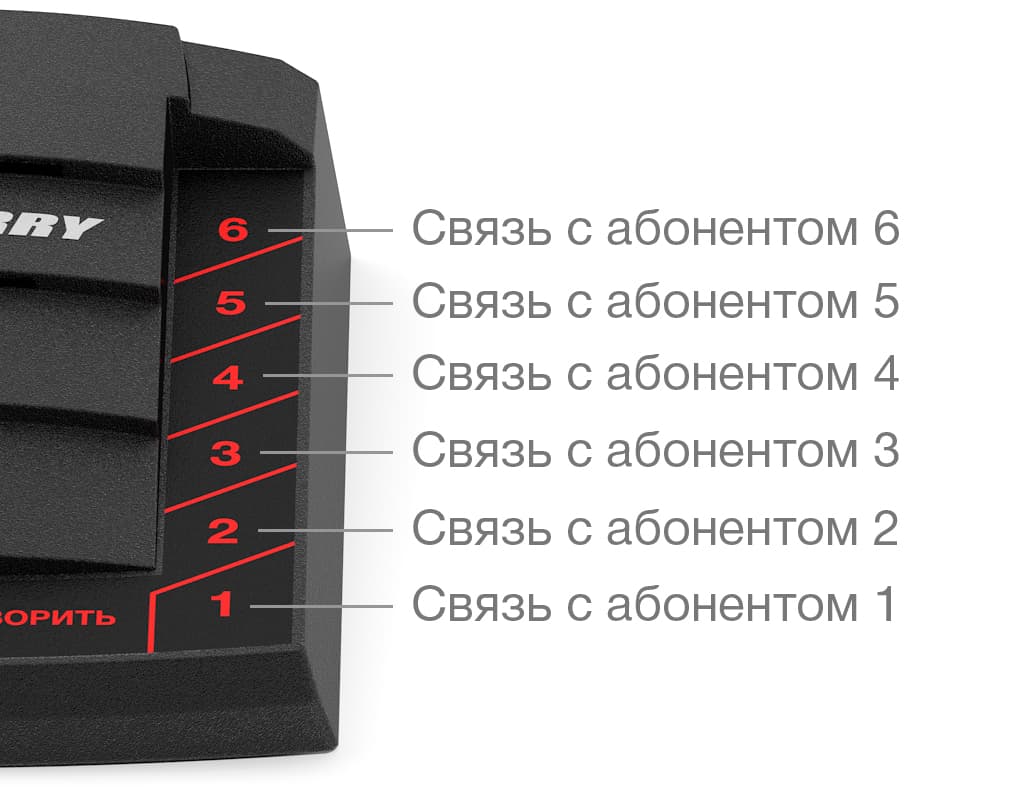

Сенсорные клавишы выбора канала пульта диспетчерской связи

Удобное переключение между каналами

Диспетчерская связь, должна обеспечивать удобное переключение между каналами. Пульт селекторной связи STELBERRY S-760, предоставляет пользователю удобное управление переговорной связью.
Для включения любого канала, необходимо нажать клавишу с соответствующим номером.
При переключении на другой канал, связь с текущим абонентом, будет автоматически прекращена.

Индивидуальные настройки чувствительности микрофона пульта селекторной связи

Пульт селекторной связи STELBERRY S-760, позволяет настроить чувствительность микрофона оператора, индивидуально для каждого канала. Эта крайне полезная возможность оборудования диспетчерской связи STELBERRY, позволяет обеспечить одинаковый уровень голоса оператора на всех абонентских панелях. Промышленная связь предполагает установку абонентских панелей в помещения с различным уровнем шума, поэтому для каждого абонента может потребоваться различный уровень голоса оператора. STELBERRY S-760 позволяет легко установить индивидуальный уровень чувствительности микрофона пульта оператора для каждого канала, обеспечивая одинаковое восприятие и высокую разборчивость речи оператора во всех помещениях.

Кнопки РЕГУЛИРОВКИ ЧУВСТВИТЕЛЬНОСТИ пульта селекторной связи
Сенсорная клавиша «LOCK» пульта диспетчерской связи

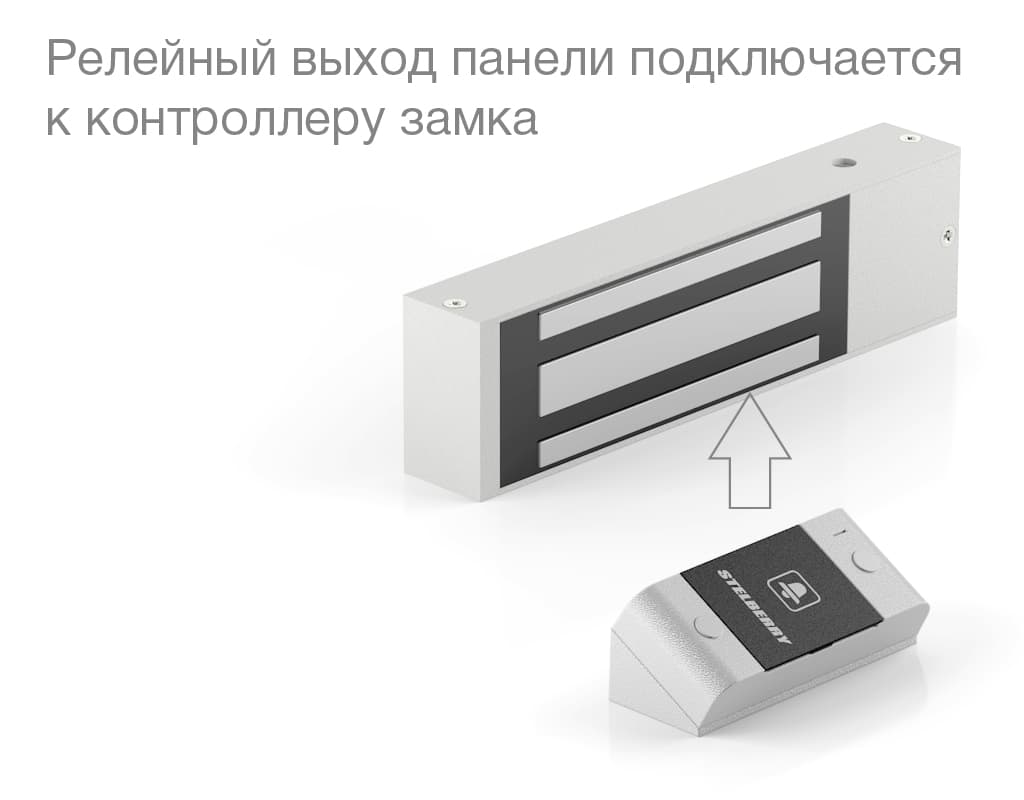

Управление встроенным реле абонентской панели

Пульт диспетчерской связи STELBERRY S-760, позволяет управлять встроенным в панель абонента S-130 реле, способным коммутировать ток до 0,5 Ампера и напряжение до 50 Вольт. Этого достаточно для управления контроллером электромагнитного или электромеханического замка. Кнопка управления реле расположена слева на пульте селекторной связи и становится доступной при выборе любого канала. Если к реле абонентской панели подключить внешнее, более мощное реле, то можно управлять более мощной нагрузкой, например освещением или сиреной.

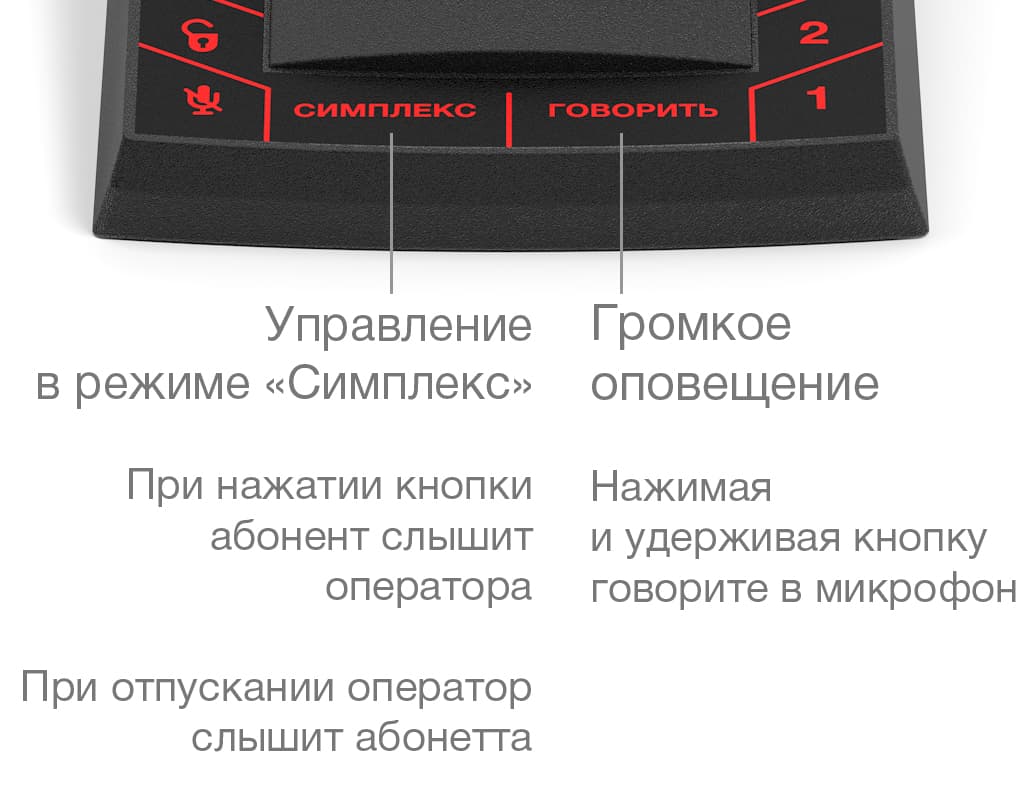

Кнопка включения режима «симплекс»

Симплексный режим работы оборудования диспетчерской связи, способен обеспечить уверенный диалог собеседников при высоком уровне окружающего шума. Для удобства и высокой оперативности, кнопка включения режима «симплекс», расположена в передней части сенсорного меню пульта селекторной связи. Для включения симплексного режима, достаточно нажать эту кнопку. Повторное нажатие, возвратит оборудование диспетчерской связи в дуплексный режим работы.

Кнопка включение режима «симплекс»
Сенсорная клавиша «SPEAK» пульта переговорной связи

Удобное управление переговорной связью в режиме «Симплекс»

Клавишей «SPEAK» диспетчер управляет направлением передачи звука в режиме «Симплекс». Для удобства, кнопка расположена на передней части пульта селекторной связи. В этом режиме, оператор постоянно слышит абонента. Чтобы сказать оператору достаточно нажать и удерживать кнопку «SPEAK». Диспетчерская связь на предприятии, оснащенная симплексным режимом, позволяет вести диалог с собеседником при высоком уровне шума, гарантируя высокое качество связи в самых сложных акустических условиях.

Громкое оповещение

Пульт селекторной связи STELBERRY S-760, оснащен клавишей громкого оповещения. При нажатии и удержании этой кнопки, оператор может сделать громкое объявление. Если в момент подачи громкого объявления, включен один из каналов, то переговорная связь с абонентами автоматически прекращается. Наличие функции громкого оповещения в оборудовании диспетчерской связи не только упрощает работу оператора, но и заметно снижает общую стоимость системы.

Кнопка ГРОМКОГО ОПОВЕЩЕНИЯ пульта селекторной связи

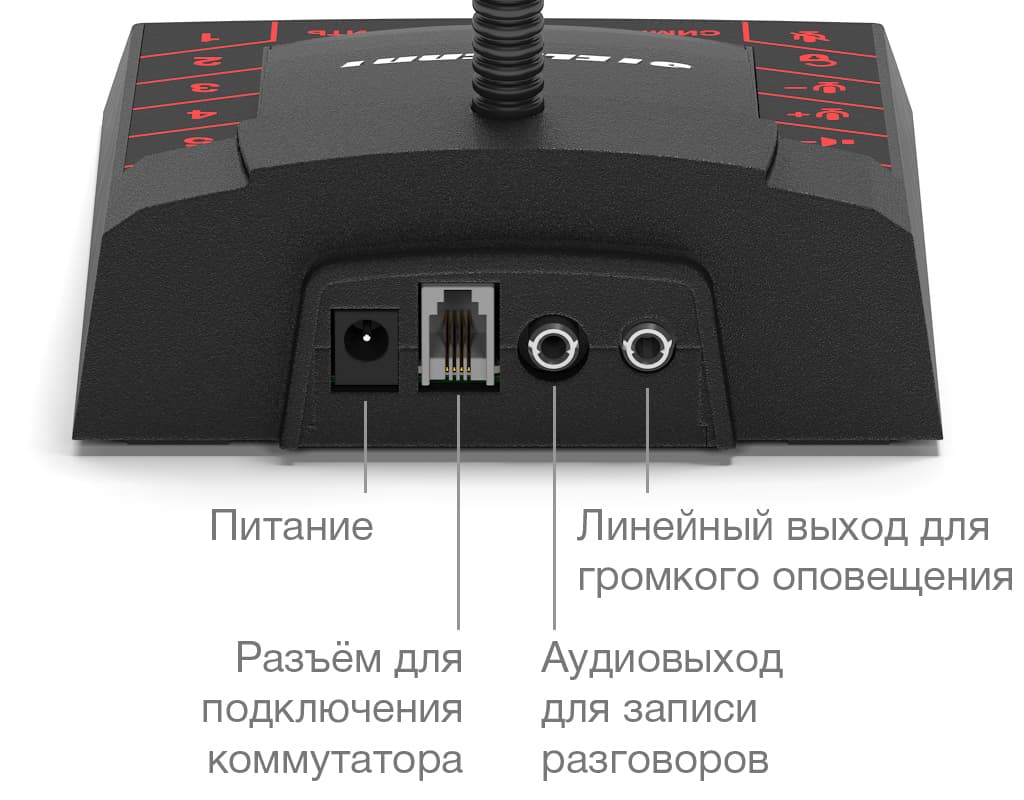

Назначение разъемов пульта селекторной связи STELBERRY S-760

Назначение разъемов пульта селекторной связи STELBERRY S-760

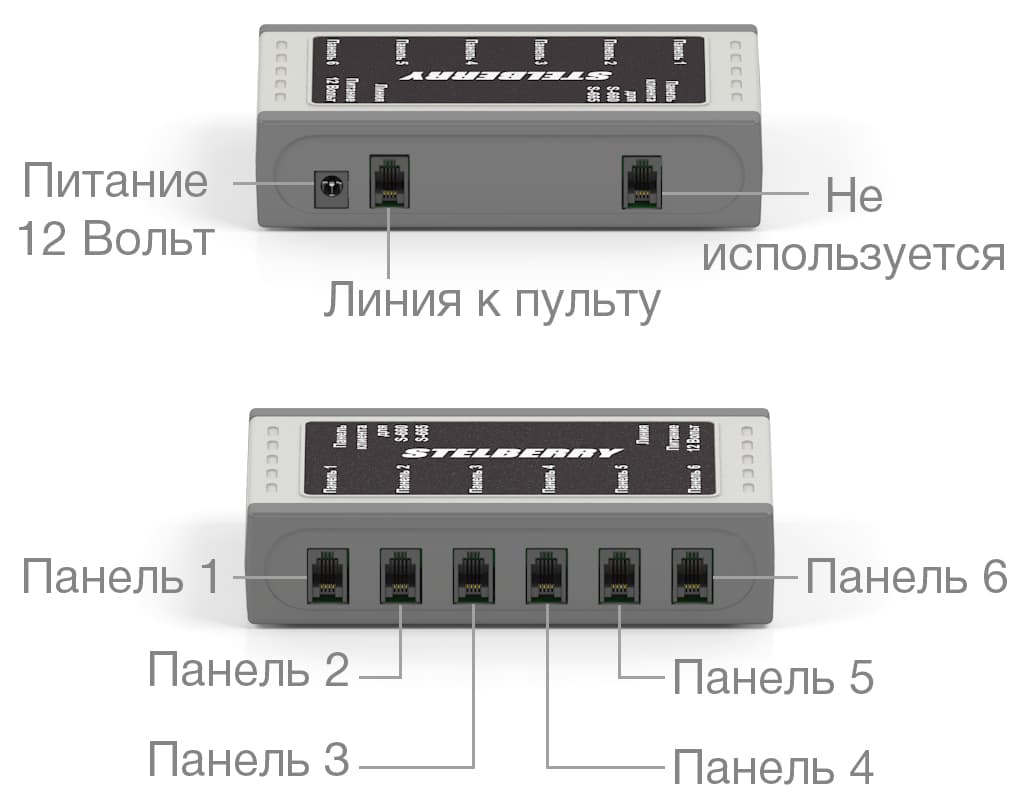

Назначение разъемов коммутатора селекторной связи STELBERRY S-760

Назначение разъемов коммутатора селекторной связи STELBERRY S-760

Ветровая защита и автоматическая подсветка микрофона пульта селекторной связи

Оборудование диспетчерской связи должно обеспечивать высокую разборчивость речи оператора, независимо от внешних факторов. Даже незначительные потоки ветра способны вызвать ветровой удар при взаимодействии с микрофоном, что повлияет на качество звука. Для исключения влияния ветровых потоков, микрофон пульта селекторной связи STELBERRY, оснащен акустическим фильтром ветровой защиты. Для удобства оператора, пульт снабжен автоматической подсветкой, которая включается вместе с микрофоном, являясь удобным наглядным индикатором рабочего состояния оборудования диспетчерской связи STELBERRY S-760.

микрофонная стойка пульта диспетчерской связи
Панель абонента с вызовом и реле

Панель абонента со встроенным реле для диспетчерской связи

К пульту селекторной связи STELBERRY S-760 может быть подключено до шести антивандальных панелей со встроенным реле STELBERRY S-130. Модель S-130 была специально разработана для систем селекторной связи нового поколения STELBERRY S-760 и STELBERRY S-740. Наличие встроенного реле, способного коммутировать ток до 0,5 Ампера и напряжение до 50 Вольт, позволяет оператору удаленно открывать замок (через контроллер замка). Оборудование диспетчерской связи STELBERRY, было разработано с учетом пожеланий монтажных организаций, компаний-интеграторов и конечных клиентов, поэтому максимальное расстояние между пультом селекторной связи и панелью абонента может достигать 1000 метров (при использовании кабеля КСПВГ 4х0,35). Увеличенное расстояние, позволяет использовать модель STELBERRY S-760, для любых видов промышленной связи, или в качестве офисной связи, включая оперативную связь с удаленным складом.

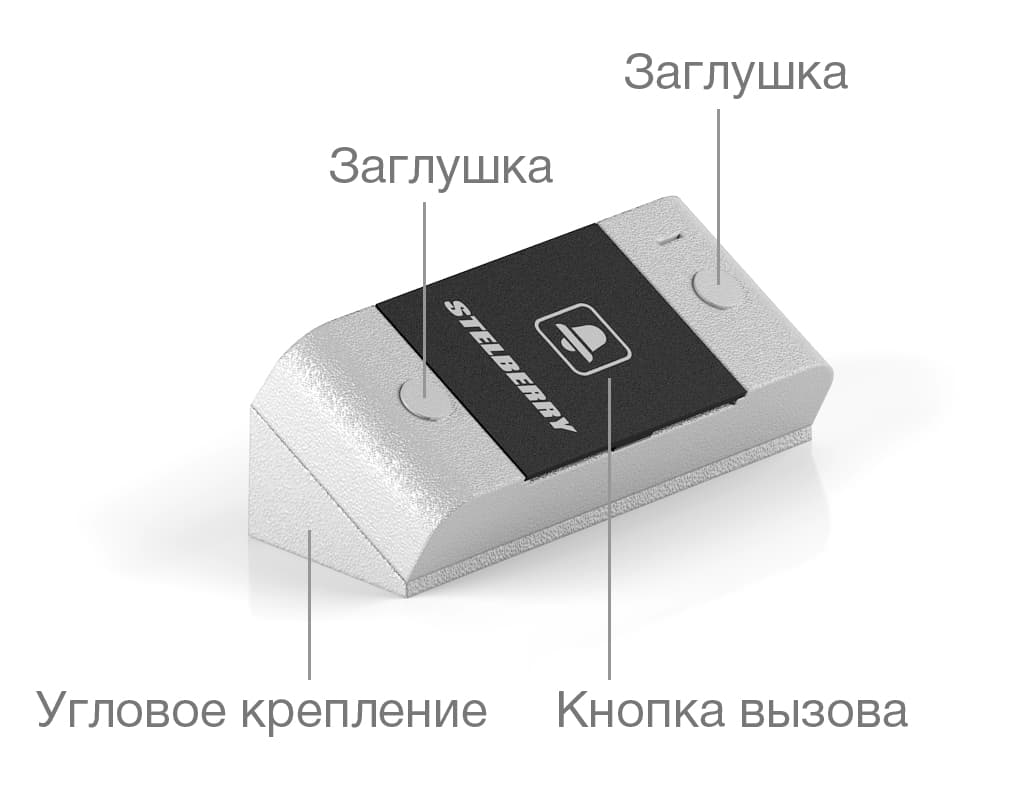

Угловое крепление и кнопка вызова абонентской панели диспетчерской связи STELBERRY S-130

В комплект панели абонента STELBERRY S-130, включено удобное угловое крепление, значительно расширяющее возможности ее расположения. Также, в комплект поставки абонентской панели, входит полный набор крепежа. На передней части панели, расположена всепогодная кнопка для вызова оператора, при нажатии на которую, на пульте селекторной связи раздастся сигнал и включится подсветка соответствующего канала. Панель снабжена мощным 40-миллиметровым всепогодным динамиком, позволяющим услышать голос собеседника, даже при повышенном уровне окружающего шума, что очень актуально, если оборудование селекторной связи, используется для промышленной связи на предприятии.

Угловое крепление абонентской панели абонента

КАТАЛОГ

СКАЧАТЬ КАТАЛОГ STELBERRY S-760

ИНСТРУКЦИЯ

СКАЧАТЬ ИНСТРУКЦИЮ STELBERRY S-760

СЕРТИФИКАТ

СКАЧАТЬ СЕРТИФИКАТ STELBERRY S-760

Технические характеристики

Полоса пропускания 100...8200 Гц
Линия связи 4-х проводная
Дальность линии связи c кабелем КСПВГ 4х0,12 до 350 метров
Дальность линии связи c кабелем КСПВГ 4х0,35 до 1000 метров
Тип кнопок Сенсорные
Регулировка громкости 16 уровней
Регулировка чувствительности 16 уровней
Мощность пульта 1.0 Вт
Количество подключаемых панелей до 6
Уровень сигнала громкой связи 1 Вольт
Ветровая защита Акустический поролон
Материал корпуса пульта Тактильный пластик
Питание 12 Вольт
Потребление пульта до 140 мА
Потребление коммутатора до 120 мА
Диапазон рабочих температур 0...+50° С
Габариты пульта 120х140х40 мм
Габариты коммутатора 130х75х30 мм
Вес устройства в упаковке 1000 гр

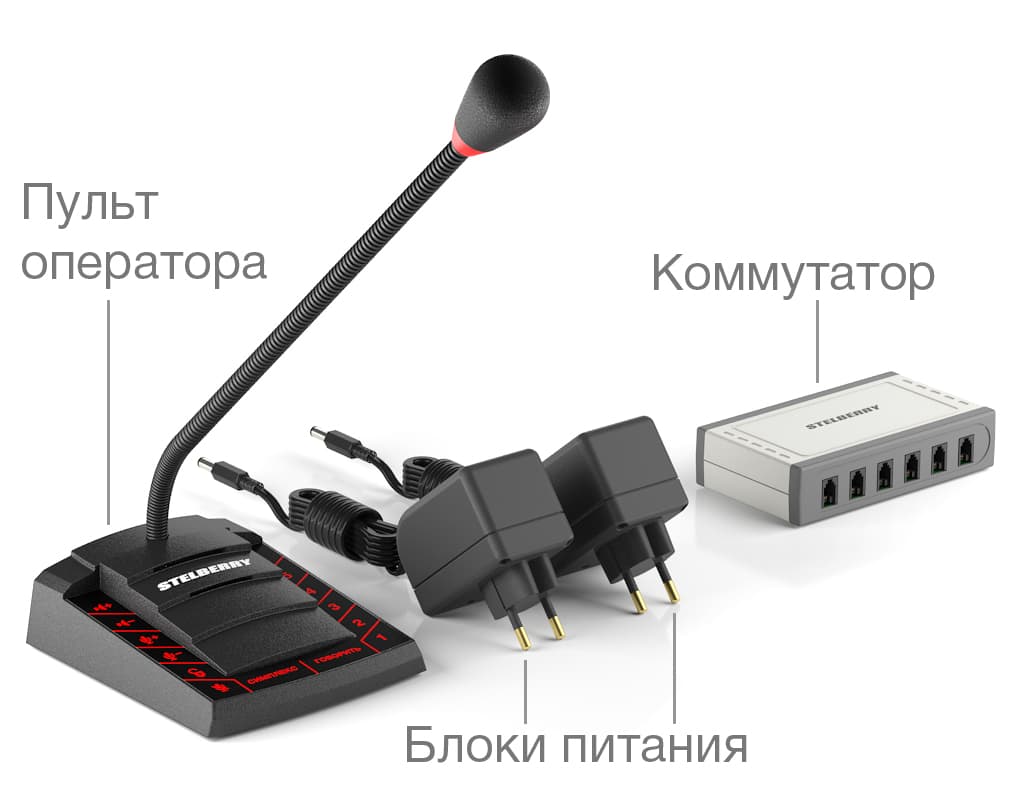

Комплект поставки

КОМПЛЕКТ ПОСТАВКИ STELBERRY S-760
