В этой статье мы доходчиво объясним, как за 9 простых шагов подобрать оборудование системы громкого оповещения STELBERRY Антитеррор для любого объекта и рассчитать необходимое количество громкоговорителей.
Один раз научившись рассчитывать систему Антитеррор Вы сможете легко и быстро подбирать оборудование для различных объектов, что несомненно станет Вашим конкурентным преимуществом.

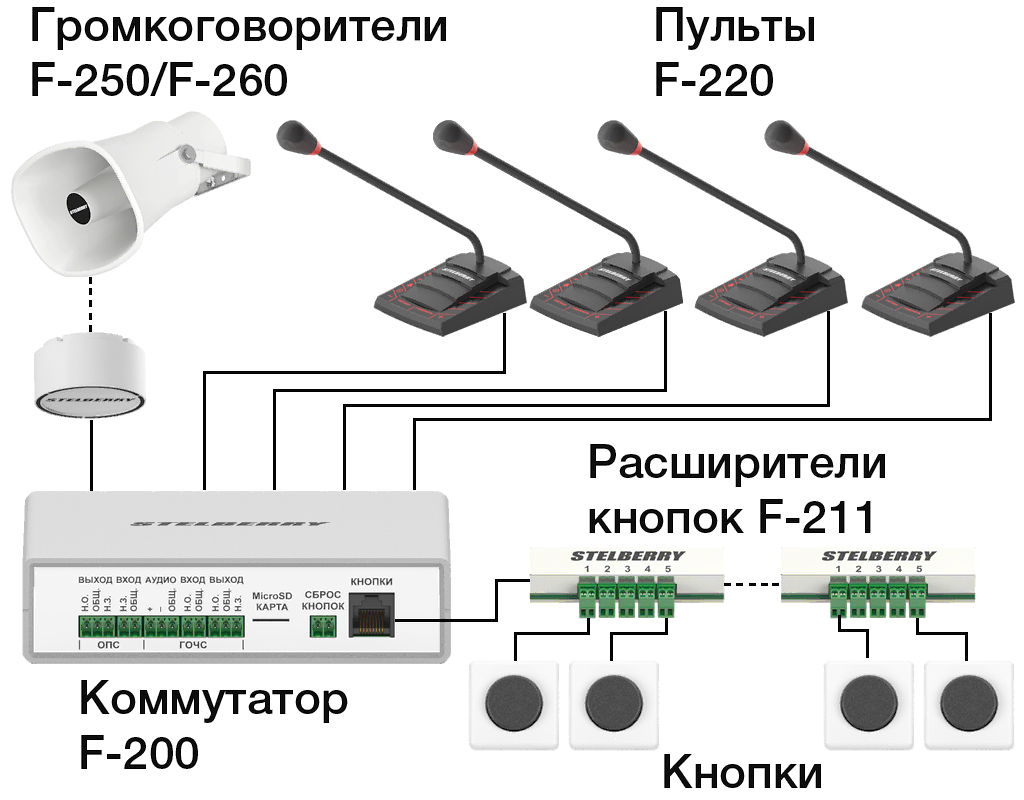

Центральным компонентом системы Антитеррор является коммутатор
STELBERRY F-200, к которому можно подключить следующее
оборудование:
• До 4-х пультов F-220, которые позволяют производить громкие объявления и транслировать музыку с внешнего аудиоисточника.
• Потолочно-настенные и рупорные громкоговорители, суммарной мощностью до 180 Ватт
• Мощность системы может быть увеличена многократно, при помощи усилителей-репитеров F-280
• Расширители тревожных кнопок. Расширителей может быть несколько штук и они устанавливаются в разных местах объекта.
• Кнопку для отключения сообщения. Кнопка подключается к отдельному разъёму.
• Систему ГОЧС
• Выход пожарной сигнализации для отключения системы Антитеррор
• Вход пожарной сигнализации для её отключения при срабатывании системы Антитеррор
• Вход для бесперебойного источника питания на 48 Вольт.
Шаг 1.

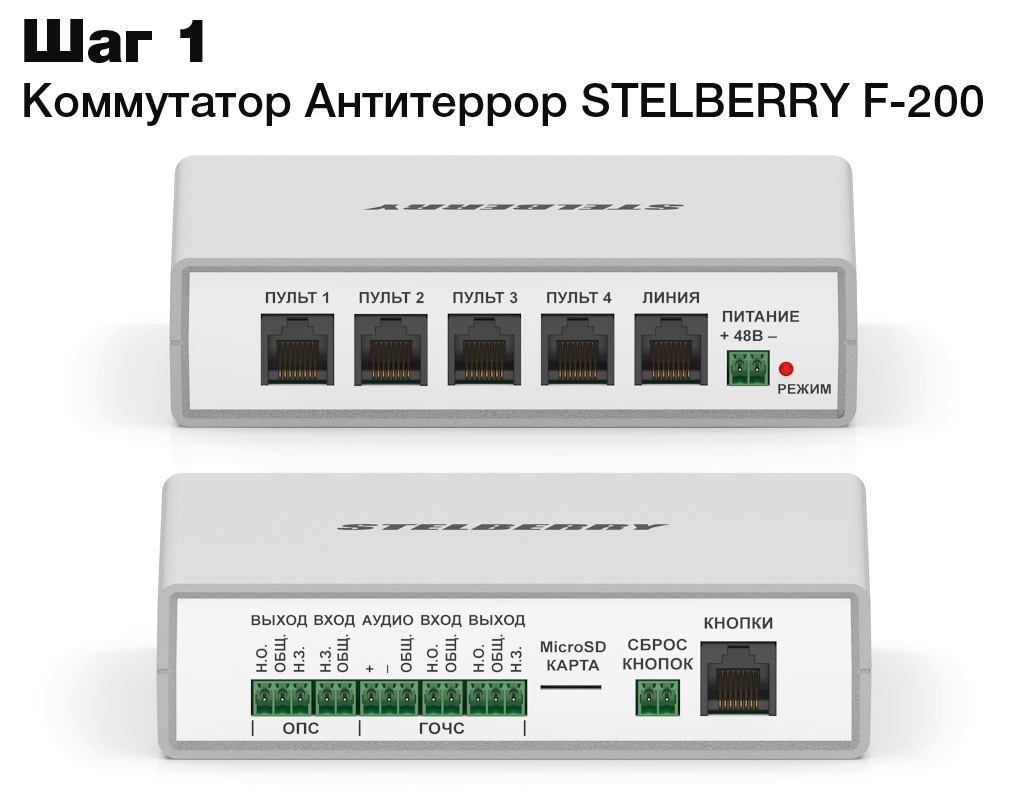

Здесь всё просто, берём коммутатор системы громкого оповещения Антитеррор STELBERRY F-200.
Всё остальное оборудование подключается к нему.
STELBERRY F-200 является центральным компонентом системы Антитеррор и к нему можно подключить следующее оборудование:
• До 4-х пультов STELBERRY F-220, которые позволяют производить громкие объявления и транслировать музыку с внешнего аудиоисточника
• Потолочно-настенные и рупорные громкоговорители, суммарной мощностью до 180 Ватт
• Мощность системы может быть увеличена многократно, при помощи усилителей-репитеров STELBERRY F-280
• Расширители тревожных кнопок
• Кнопку для отключения сообщений. Кнопка подключается к отдельному разъёму «Сброс кнопок»
• Систему ГОЧС
• Выход пожарной сигнализации для отключения системы Антитеррор
• Вход пожарной сигнализации для её отключения при срабатывании системы Антитеррор
• Вместо блока питания идущего в комплекте можно подключить любой источник бесперебойного питания на 48 Вольт.
Шаг 2.

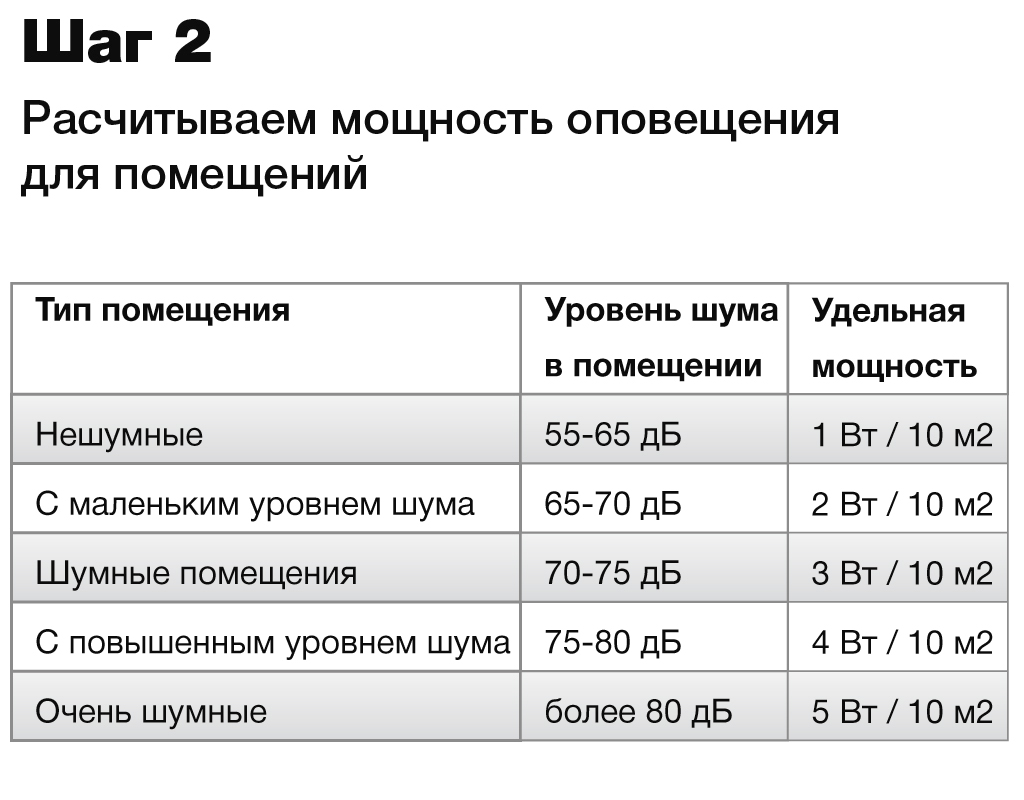

Второй и самый главный шаг - это расчёт мощности громкого оповещения для помещений.
Существует простой принцип расчёта мощности громкого оповещения для помещений при высоте потолка 3 метра:
• Измерьте уровень шума в помещении при помощи шумомера или любого приложения «Шумомер» в смартфоне
• Далее берём площадь помещения и начинаем расчёт
• Делим площадь помещения на 10 и умножаем на удельную мощность, согласно таблице
Например, площадь помещения с маленьким уровнем
шума составляет 60 квадратных метров, значит для его
озвучивания необходимо 12 Ватт (60/10 м2х2 Вт).
Получается, что для помещения площадью 60 квадратных
метров с маленьким уровнем шума необходимо
разместить 2 громкоговорителя по 7 Ватт каждый или один
громкоговоритель на 12 Ватт.
Возьмём то же помещение, но с повышенным уровнем шума.
Площадь помещения составляет 60 квадратных метров, значит для
его озвучивания необходимо 24 Ватта (60/10х4 Вт).
То есть, делим площадь помещения на 10 и умножаем на удельную
мощность для соответствующего типа помещения.
Получается, что для помещения площадью 60 квадратных метров с
повышенным уровнем шума необходимо разместить 4
громкоговорителя по 7 Ватт каждый или 2 громкоговорителя по 12
Ватт каждый.
В целом следует обратить внимание, что согласно постановлению
1006 антитеррор, речевые оповещатели (громкоговорители) должны
быть расположены таким образом, чтобы в любой точке объекта
(территории), где требуется оповещение людей, обеспечивалась
разборчивость передаваемой речевой информации.
Шаг 3.

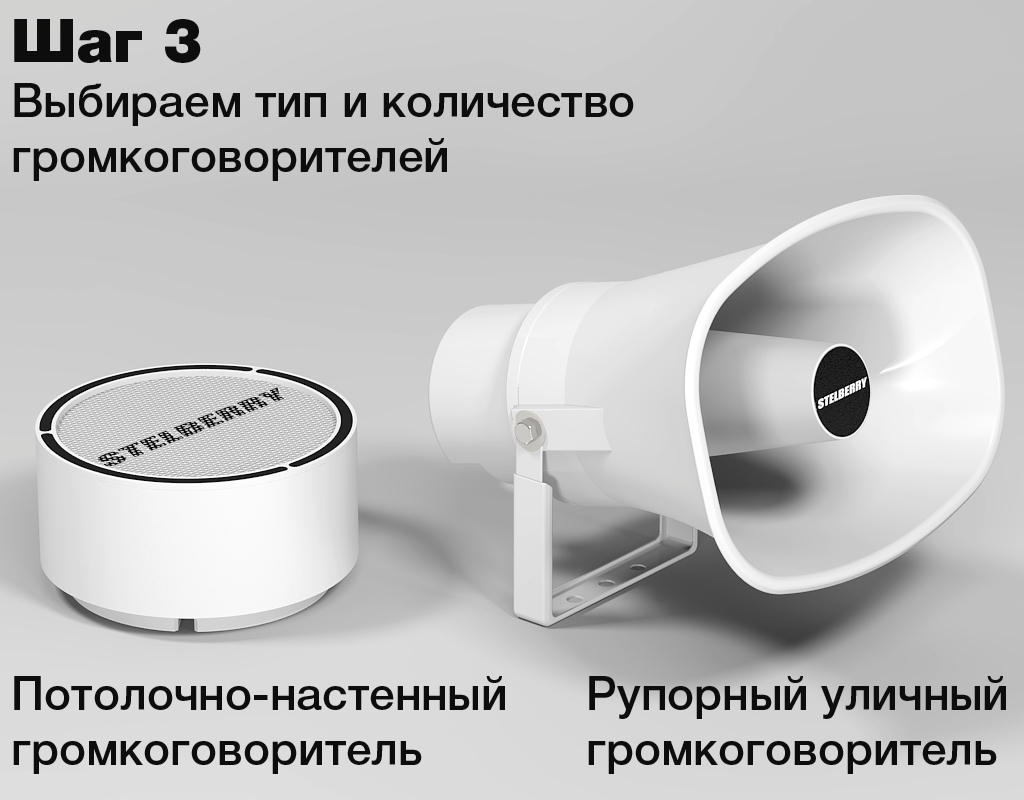

После расчётов выбираем тип, мощность и количество
громкоговорителей для каждого помещения.
Потолочно-настенные громкоговорители для помещений представлены
4-мя моделями:
• STELBERRY F-250W - 7 Ватт, Белый
• STELBERRY F-250B - 7 Ватт, Чёрный
• STELBERRY F-251W - 12 Ватт, Белый
• STELBERRY F-251B - 12 Ватт, Чёрный
Уличные рупорные громкоговорители представлены 2-мя моделями:
• STELBERRY F-260 - 15 Ватт
• STELBERRY F-263 - 30 Ватт
Выбираем тип, мощность и количество громкоговорителей.
Чёрные потолочно-настенные громкоговорители хорошо смотрятся в
лофтах, кафе, ресторанах, торговых точках на тёмном потолке.
Шаг 4.
Суммируем мощность выбранных громкоговорителей.
Если общая мощность громкоговорителей не превышает 180 Ватт, то
переходим к следующему шагу.

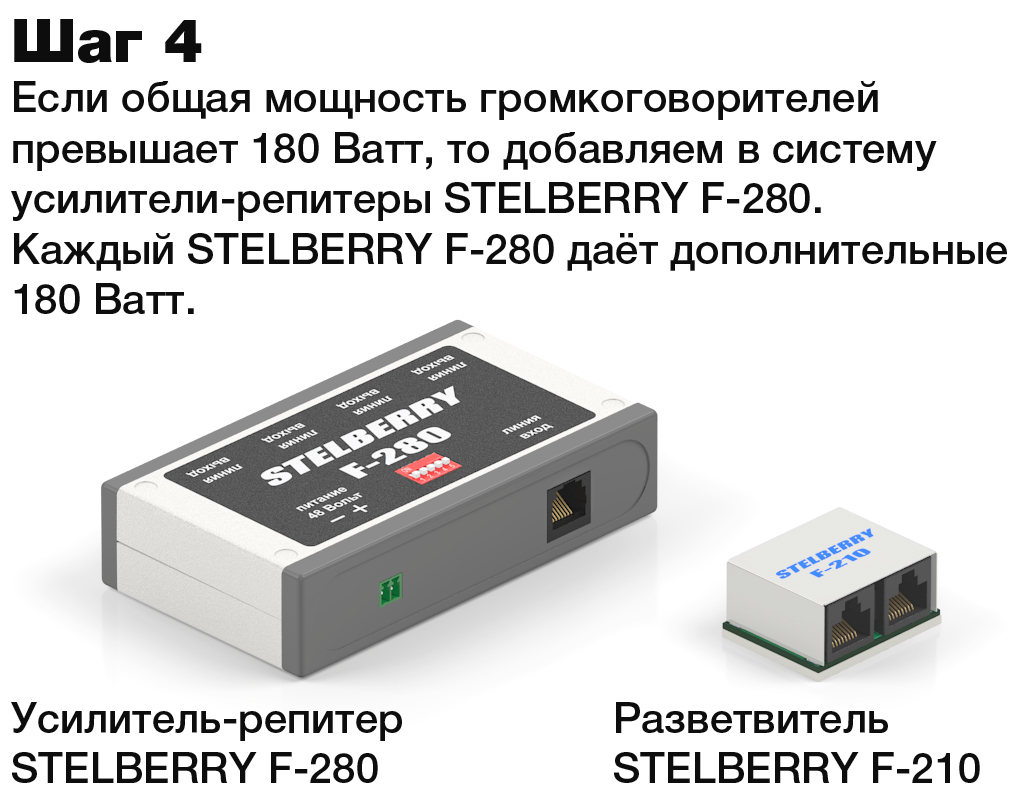

Если общая мощность громкоговорителей получилась более 180 Ватт, то
применяем один или несколько усилителей-репитеров STELBERRY F-280.
Усилитель-репитер STELBERRY F-280 позволяет увеличить мощность
существующей системы громкого оповещения Антитеррор STELBERRY на
180 Ватт акустической мощности.
Усилитель-репитер можно подключить к выходу последнего громкоговорителя.
Но самый логичный и удобный способ, это подключение усилителя-репитера к выходу «Линия» на коммутаторе STELBERRY F-200, а для удобства подключения применяем разветвитель STELBERRY F-210.
Если необходимо подключить более двух усилителей-репитеров, необходимо использовать ещё один разветвитель.
Количество усилителей-репитеров в системе громкого оповещения
STELBERRY Антитеррор не ограничено, то есть, мощность системы
оповещения можно легко увеличить до необходимого уровня
Шаг 5.

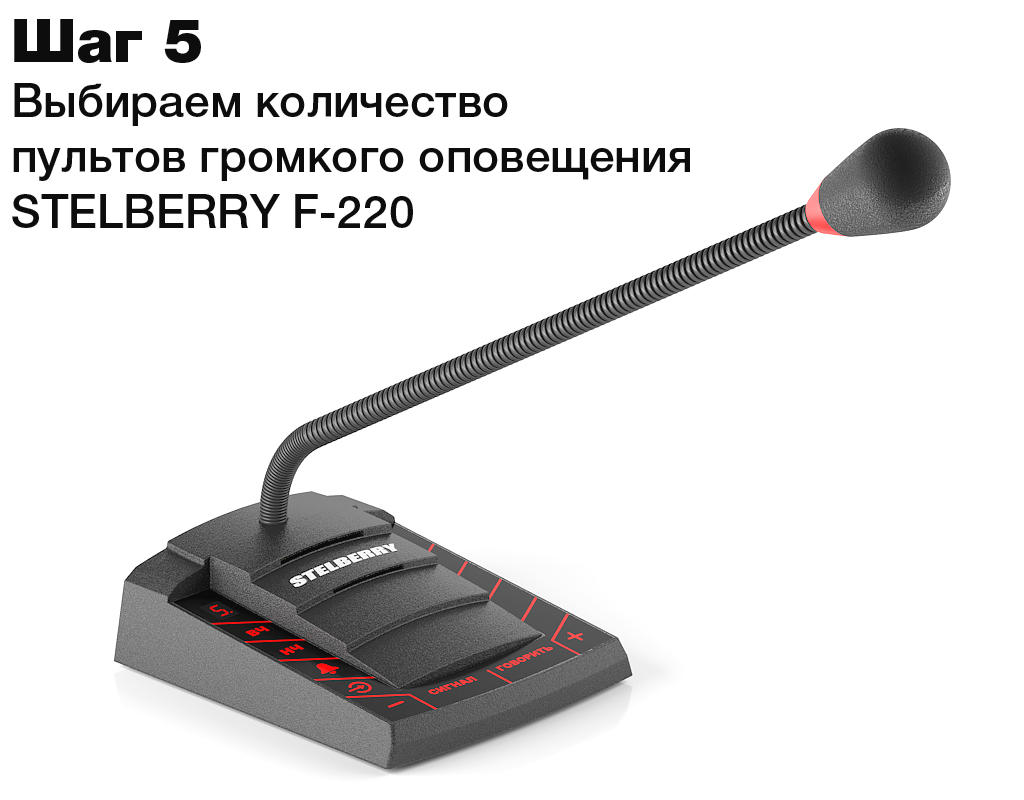

Считаем сколько пультов громкого оповещения необходимо в системе
Антитеррор.
К коммутатору можно подключить до 4-х пультов.
Пульты громкого оповещения STELBERRY F-220 подключаются к
коммутатору системы Антитеррор STELBERRY F-200.
Микрофонная стойка пульта оснащена подсветкой и направленным
HD-микрофоном с широким динамическим диапазоном.
Также, пульт оснащён полифоническим сигналом привлечения внимания
«Гонг».
При подключении пультов к коммутатору Антитеррор STELBERRY F-200
следует учитывать приоритеты входов.
При подаче громкого сообщения с пульта с более высоким приоритетом,
сообщения с остальных пультов прекращаются.
Именно поэтому, пульт с которого будет транслироваться фоновая музыка
должен иметь самый низкий приоритет и подключаться к разъёму «Пульт 4».
Если в системе Антитеррор используется всего один пульт с которого
будет транслироваться фоновая музыка, то его следует также подключать
к разъёму «Пульт 4».
Шаг 6.

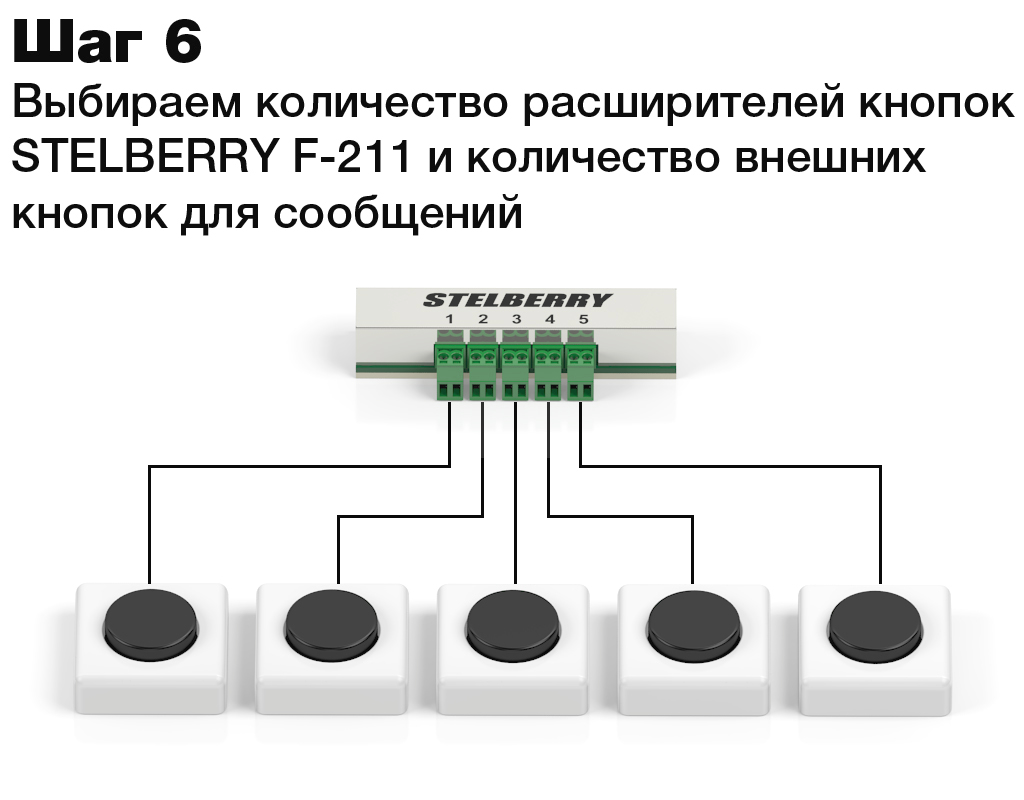

Определяемся с количеством расширителей тревожных кнопок
STELBERRY F-211.
Минимально в системе STELBERRY Антитеррор необходим один
Расширитель тревожных кнопок STELBERRY F-211.
К каждому STELBERRY F-211 подключается до пяти тревожных кнопок,
каждая из которых отвечает за включение соответствующего сообщения.
Можно применять любые кнопки, например кнопки для дверного звонка.
STELBERRY F-211 подключаются к коммутатору Антитеррор STELBERRY
F-200 при помощи UTP кабеля.
Между собой расширители также подключаются при помощи UTP кабеля.
Количество подключенных в систему расширителей не ограничено.
Расширители кнопок могут быть установлены в различных помещениях,
например один расширитель может быть установлен у руководителя, а
другой у начальника службы безопасности.
Шаг7.

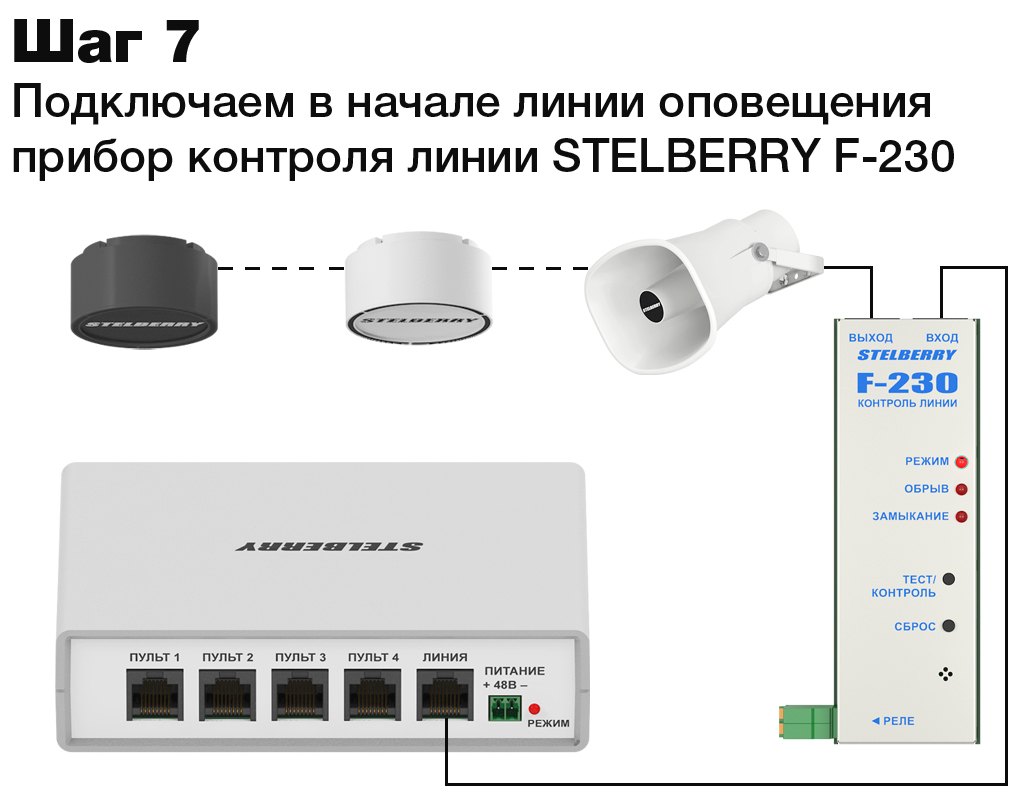

Определяемся с количеством приборов контроля линии STELBERRY
F-230.
Если в системе громкого оповещения применяется только коммутатор без
усилителей-репитеров, то применяется один прибор контроля линии
STELBERRY F-230, который подключается между выходом «Линия» на
коммутаторе STELBERRY F-200 и громкоговорителями.
Прибор контроля линии предназначен для контроля целостности линии
оповещения в системе Антитеррор.
Прибор работает в автоматическом режиме и измеряет параметры линии
каждые 15 минут.
В случае отклонения параметров, прибор контроля линии индицирует
обрыв или замыкание и подаёт звуковой сигнал.
Также предусмотрена ручная проверка целостности линии.

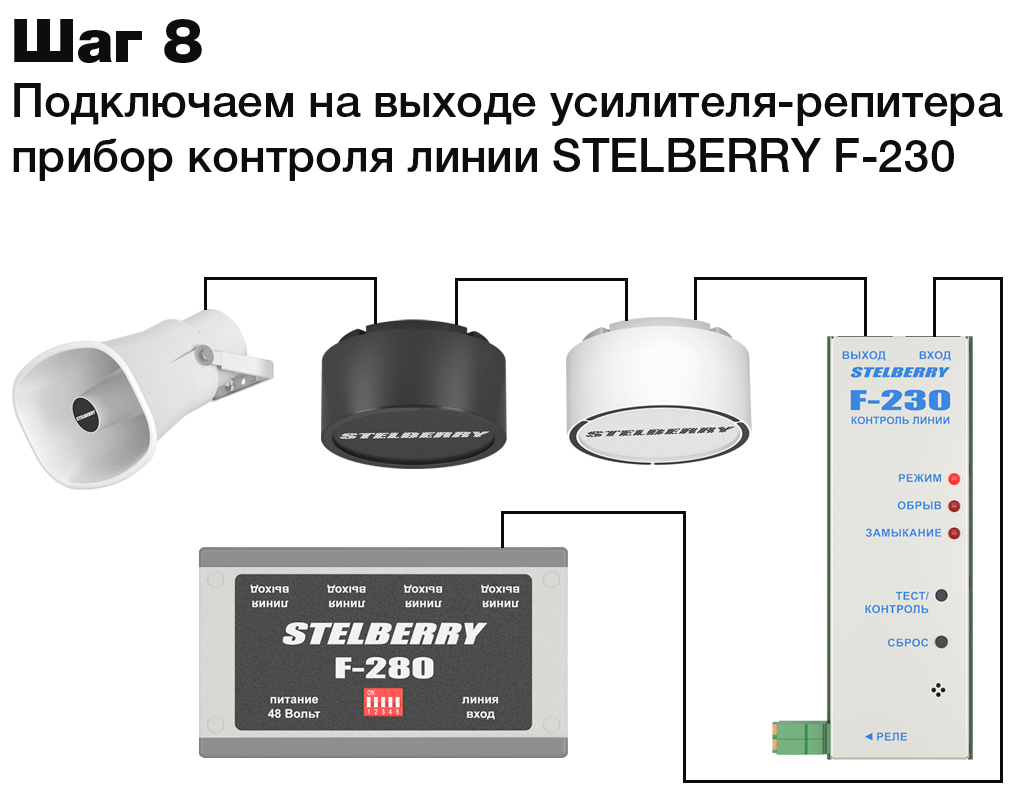

Шаг 8.
Если в системе STELBERRY Антитеррор применяются
усилители-репитеры STELBERRY F-280, то на выходе каждого из них
также необходимо установить прибор контроля линии STELBERRY F-230.
Прибор контроля линии подключается между выходом «Линия выход» и
громкоговорителями.
Прибор контроля линии предназначен для контроля целостности линии
оповещения в системе Антитеррор.
Прибор работает в автоматическом режиме и измеряет параметры линии
каждые 15 минут.
В случае отклонения параметров, прибор контроля линии индицирует
обрыв или замыкание и подаёт звуковой сигнал.
Также предусмотрена ручная проверка целостности линии.
Шаг 9.

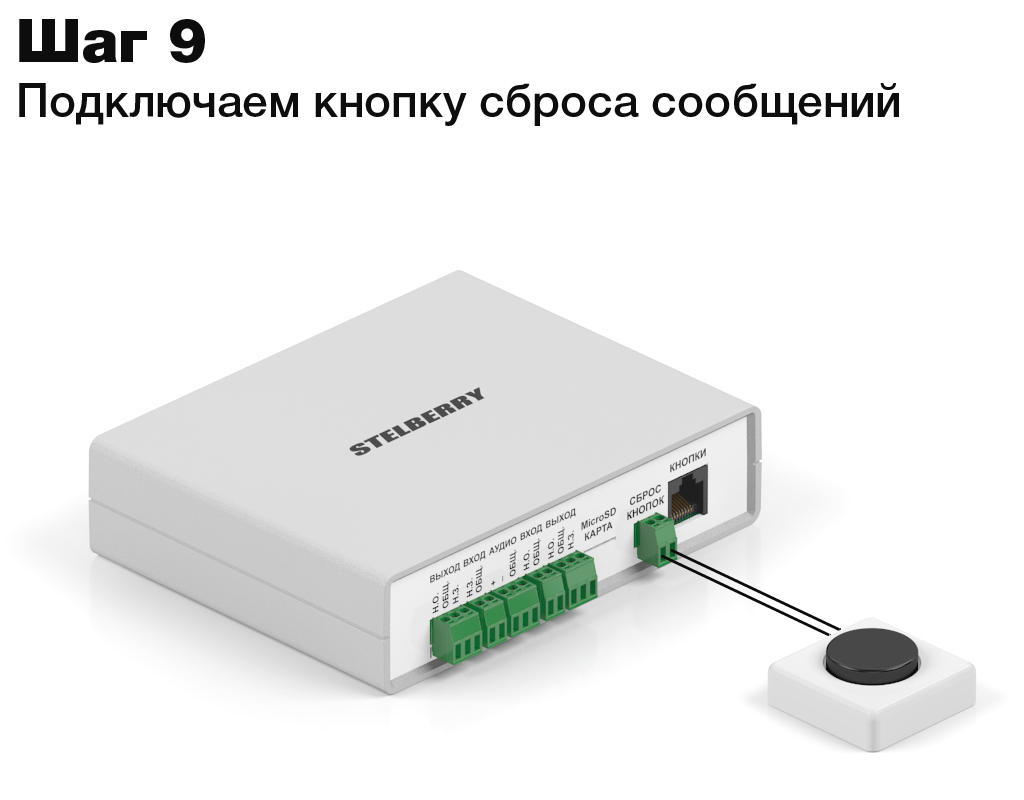

Здесь всё просто, ко входу «Сброс кнопок» на коммутаторе STELBERRY
F-200 подключаем кнопку для сброса сообщений.
При её нажатии сообщения Антитеррор прекращаются
Весь спектр оборудования для системы громкого оповещения STELBERRY Антитеррор можно посмотреть на странице «Система громкого оповещения Антитеррор серии F2xx».
